Taşıyıcı Kalıpların Tasarım Esasları

SİMGELER

f_el = Kalıp levha eğilme dayanımı [MPa]
f_ebk = Birincil destek kirişi eğilme dayanımı [MPa]
f_eik = İkincil destek kirişi eğilme dayanımı [MPa]
f_kl = Kalıp levha kesme dayanımı [MPa]
f_kbk = Birincil destek kirişi kesme dayanımı [MPa]
f_kik = İkincil destek kirişi kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_l = Levha Elastisite modülü [mm²]
E_bk = Birincil destek kirişi elastisite modülü [mm²]
E_ik = İkincil destek kirişi elastisite modülü [mm²]
A_l = Levha kesit alanı [mm²]
A_bk = Birincil destek kirişi kesit alanı [mm²]
A_ik = İkincil destek kirişi kesit alanı [mm²]
I_l = Levha kesit atalet momenti [mm⁴]
I_bk = Birincil destek kirişi kesit atalet momenti [mm⁴]
I_ik = İkincil destek kirişi kesit atalet momenti [mm⁴]
S_l = Levha kesit mukavemet momenti [mm³]
S_bk = Birincil destek kirişi kesit mukavemet momenti [mm³]
S_ik = İkincil destek kirişi kesit mukavemet momenti [mm³]
b_l = Kalıp levha genişliği
L_bk = Birincil destek kirişi aralığı
L_ik = İkincil destek kirişi aralığı
N_d = Bağlantı elemanı çekme kapasitesi veya dikme eksenel basınç kapasitesi

Kalıp bileşenlerinin elastisite modülü ve dayanım değeri karakteristik değer olarak alınır. Dayanım değeri için G.K. = 2.0 olarak kabul edilir.

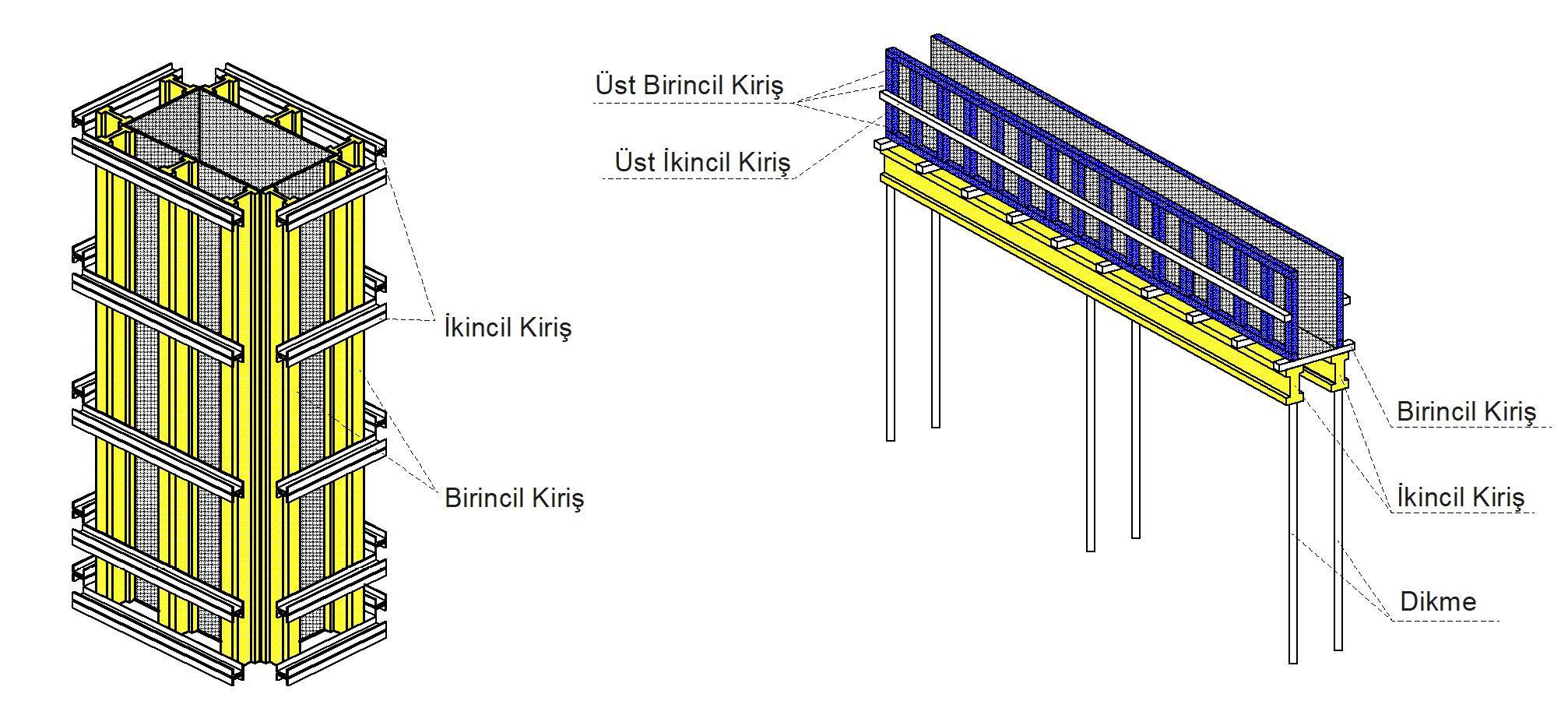

Birincil Kiriş Aralıkları, L_bk , İkincil Kiriş Aralıkları, L_ik , Dikme Aralıkları, L_d , Bağlantı Elemanı Aralıkları, L_b

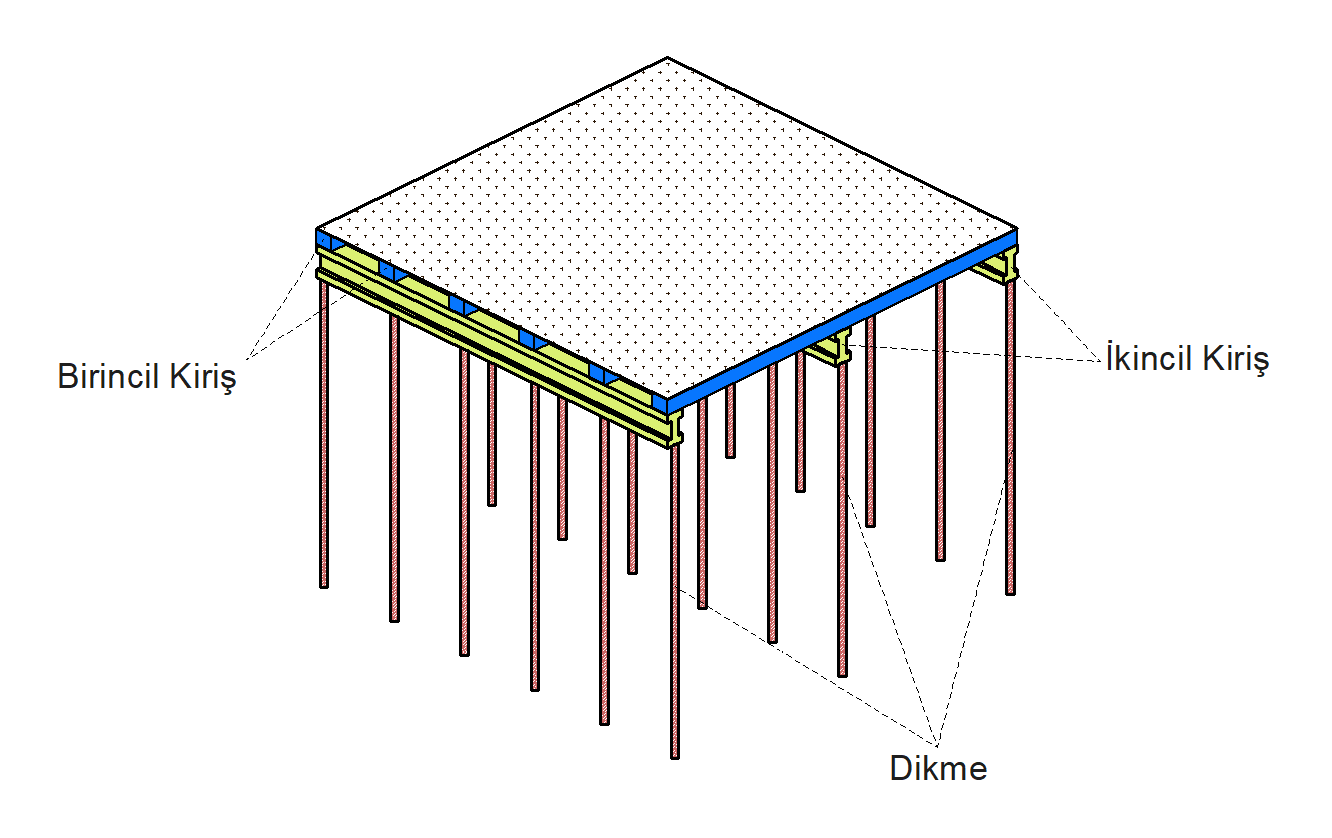

Döşeme kalıp levhaları, kiriş alt ve üst kalıp levhaları ile kolon veya perde duvar yan kalıplarında seçilen levha kalınlığına göre Birincil Kiriş Aralıkları, L_bk ,

f_el = Kalıp levha eğilme dayanımı [MPa]
f_kl = Kalıp levha kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_l = Levha Elastisite modülü [mm²]
A_l = Levha kesit alanı [mm²]
I_l = Levha kesit atalet momenti [mm⁴]
S_l = Levha kesit mukavemet momenti [mm³]
b_l = Kalıp levha genişliği
Döşeme ve kolon-perde kalıplarında b_l = 1000 mm olarak alınır. Kiriş alt kalıp levhalarında b_l kiriş genişliği kadar alınır.

Döşeme, kiriş, kolon ve perde duvar kalıplarında kullanılacak birincil destek kiriş boyutlarına göre İkincil Kiriş Aralıkları, L_ik ,

f_ebk = Birincil destek kirişi eğilme dayanımı [MPa]
f_kbk = Birincil destek kirişi kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_bk = Birincil destek kirişi elastisite modülü [mm²]
A_bk = Birincil destek kirişi kesit alanı [mm²]
I_bk = Birincil destek kirişi kesit atalet momenti [mm⁴]
S_bk = Birincil destek kirişi kesit mukavemet momenti [mm³]
L_bk = Birincil destek kirişi aralığı

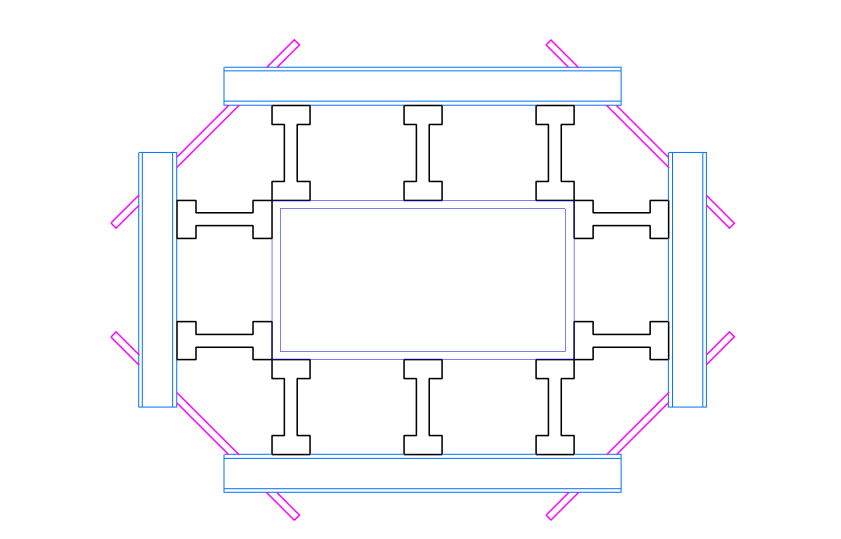

Kolon, perde duvar ve kiriş yan kalıplarında kullanılacak Bağlantı Elemanı Aralıkları, L_b ,

f_eik = İkincil destek kirişi eğilme dayanımı [MPa]
f_kik = İkincil destek kirişi kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_ik = İkincil destek kirişi elastisite modülü [mm²]
A_ik = İkincil destek kirişi kesit alanı [mm²]
I_ik = İkincil destek kirişi kesit atalet momenti [mm⁴]
S_ik = İkincil destek kirişi kesit mukavemet momenti [mm³]
L_ik = İkincil destek kirişi aralığı
N_d = Bağlantı elemanı çekme kapasitesi veya dikme eksenel basınç kapasitesi

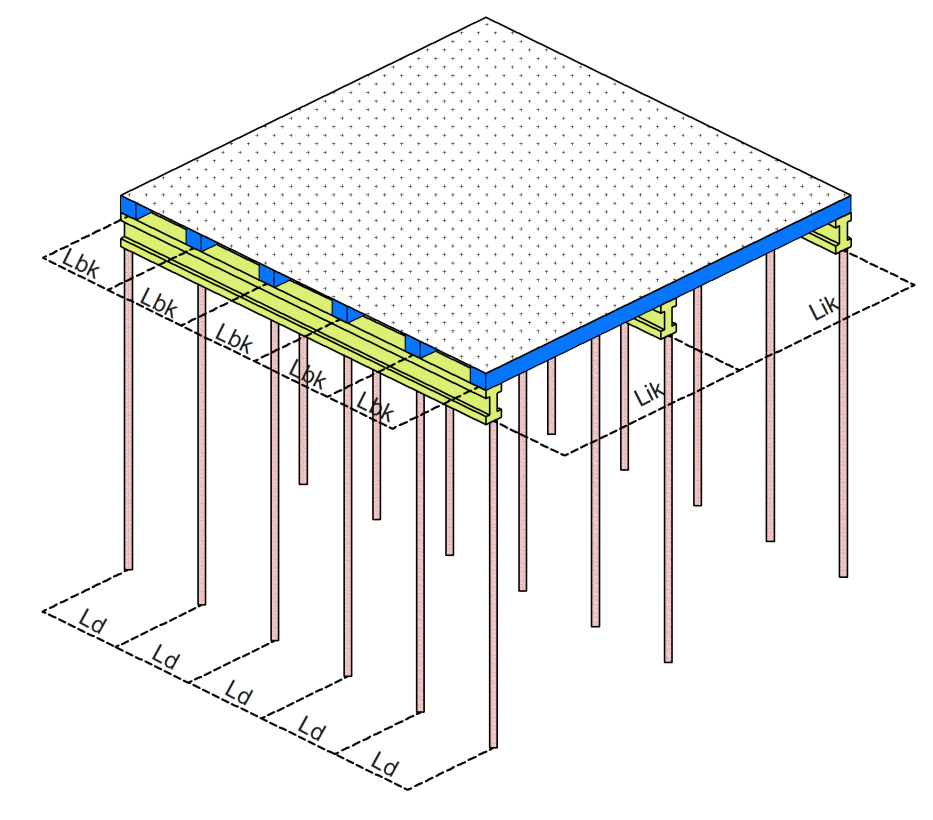

Döşeme kalıplarının dikmeleri her ikincil destek kirişinde olacaktır. Dikme Aralıkları, L_d ,

f_eik = İkincil destek kirişi eğilme dayanımı [MPa]
f_kik = İkincil destek kirişi kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p_d = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_ik = İkincil destek kirişi elastisite modülü [mm²]
A_ik = İkincil destek kirişi kesit alanı [mm²]
I_ik = İkincil destek kirişi kesit atalet momenti [mm⁴]
S_ik = İkincil destek kirişi kesit mukavemet momenti [mm³]
L_ik = İkincil destek kirişi aralığı
N_d = Bağlantı elemanı çekme kapasitesi veya dikme eksenel basınç kapasitesi

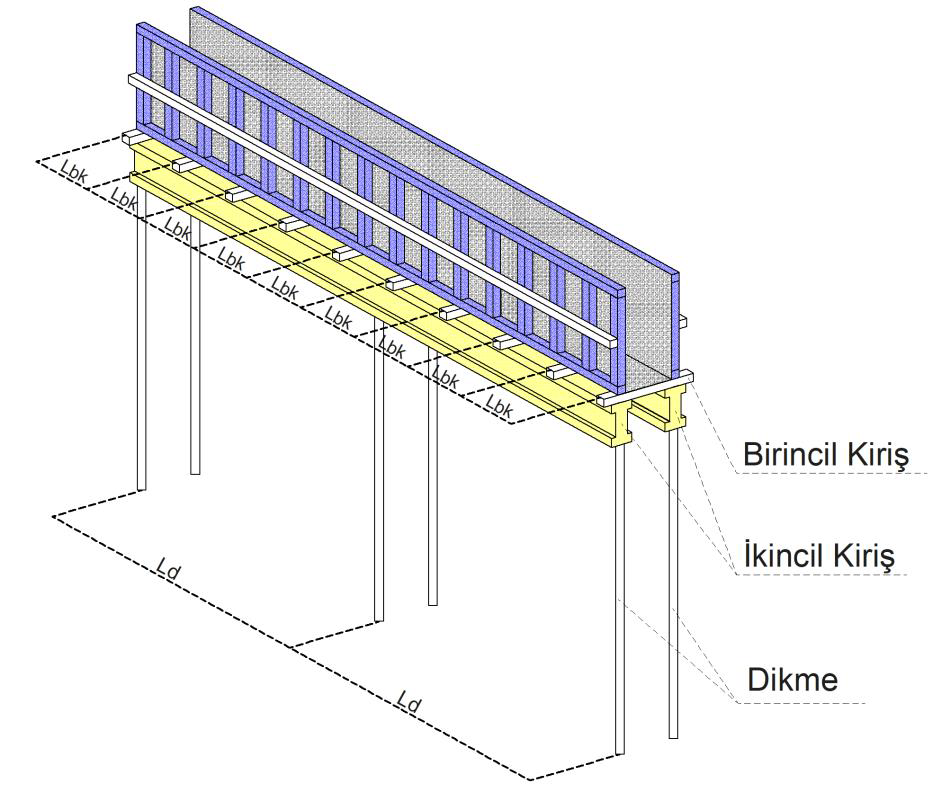

Kiriş kalıplarının dikmeleri her ikincil destek kirişinde olacaktır. Dikme Aralıkları, L_d ,

f_eik = İkincil destek kirişi eğilme dayanımı [MPa]
f_kik = İkincil destek kirişi kesme dayanımı [MPa]
GK = Güvenlik katsayısı
p_d = Kalıp üzerine sabit ve hareketli yüklerden dolayı etki eden basınç [MPa]
E_ik = İkincil destek kirişi elastisite modülü [mm²]
A_ik = İkincil destek kirişi kesit alanı [mm²]
I_ik = İkincil destek kirişi kesit atalet momenti [mm⁴]
S_ik = İkincil destek kirişi kesit mukavemet momenti [mm³]
L_ik = İkincil destek kirişi aralığı
N_d = Bağlantı elemanı çekme kapasitesi veya dikme eksenel basınç kapasitesi

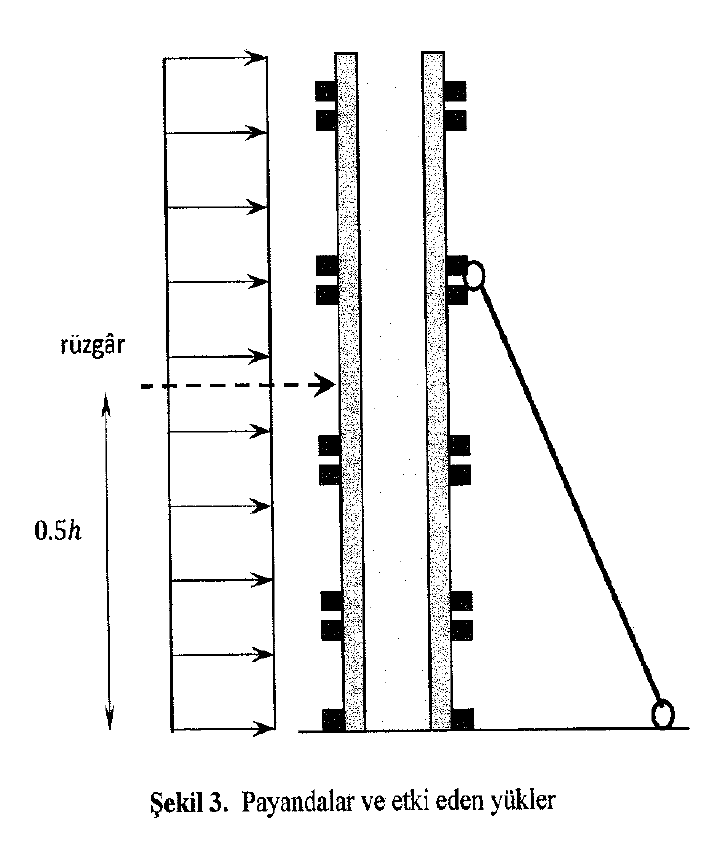

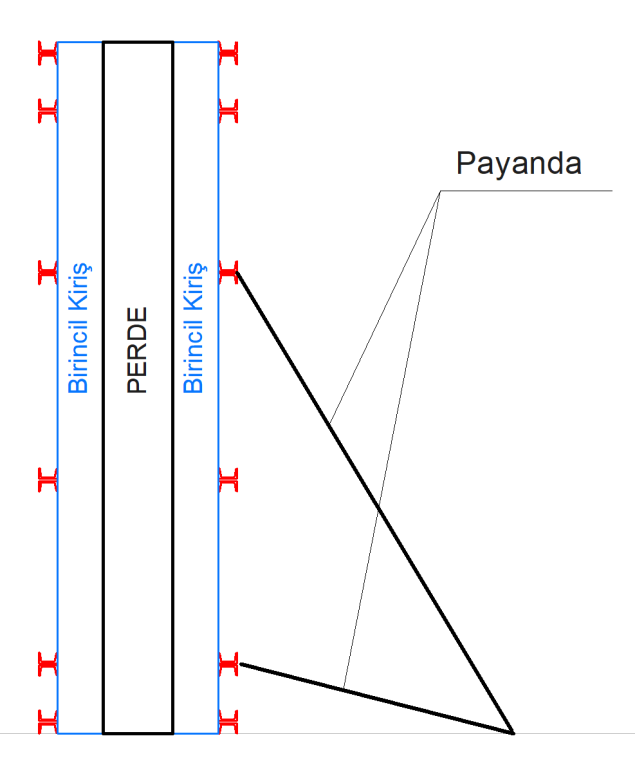

Kolon veya perde duvar kalıplarında 1.2.2 ‘ye göre hesaplanan rüzgar yüklerinin taşınması için en az bir seviyede payanda kullanılmalıdır.
Payanda tasarımda rüzgar etkileri göz önüne alınır.

Dikme Aralıkları, L_d' nın belirlenmesi için kullanılan Ƥ_d değeri iskelelerin ardışık kullanımına göre değişkenlik gösterir. Dikmelerin zemin kattan başlamak üzere ardışık olarak kullanıldığı toplam kat sayısı (n) kullanıcı tanımlı girilir.
Birincil kiriş, ikincil kiriş, bağlantı elemanı veya dikme sayısı 2 ise aralık değerleri 0.8 ile çarpılarak azaltılır.
Dikme aralığı hesaplanırken dikmelere etki edecek toplam yük (nG+Q) %10 artırılır.
Döşemeler için Dikme aralığı,

Kirişler için dikme aralığı,
