Kolon Kalıp İskelesi Tasarım Örneği

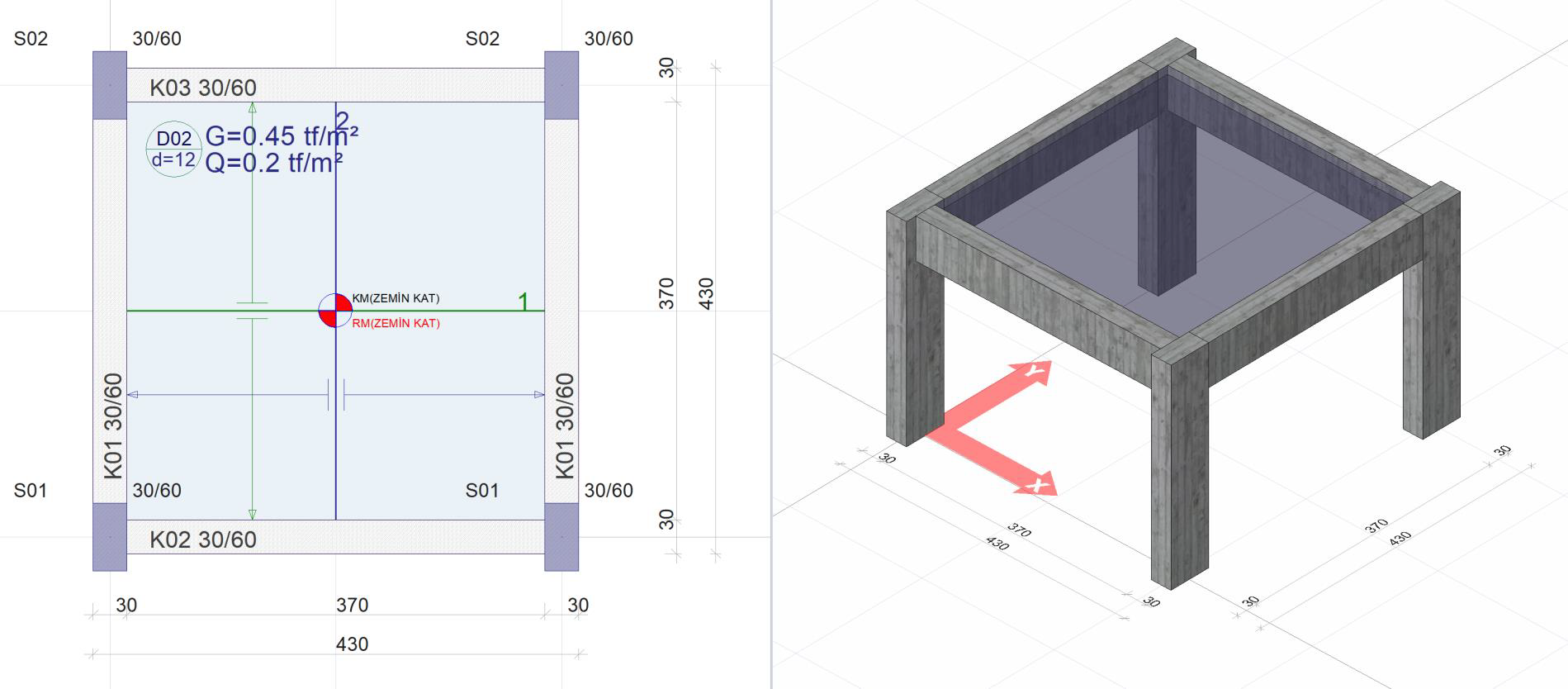

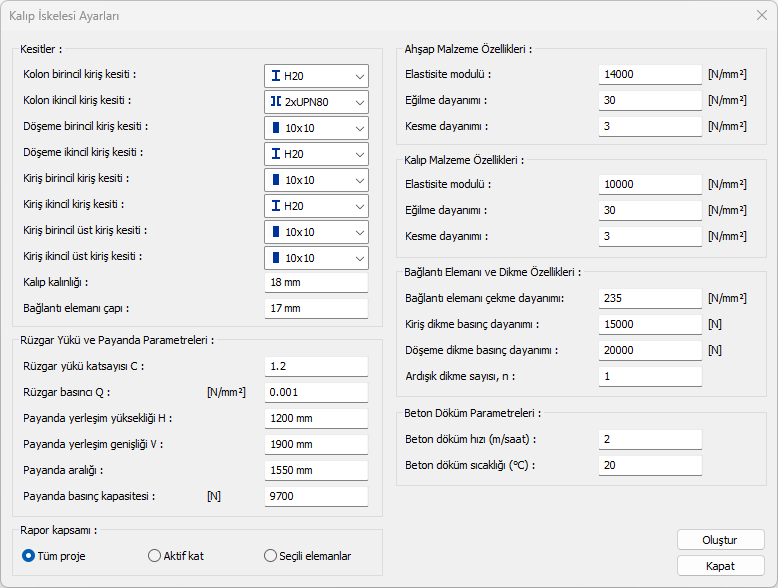

Plan ve 3 boyutlu model görüntüsü yer alan projeye ait 30x60 boyutlarındaki kolon için ahşap iskele hesabı yapılacaktır.

• Plywood kalınlığı t=18 mm,

• Plywood Eğilme dayanımı f_el = 30 MPa

• Plywood Kesme dayanımı f_ek = 3.0 MPa

• Plywood Elastisite modülü E_l = 10000 MPa

• Kalıp içerisine beton yerleştirme hızı R = 2m/saat

• Beton döküm sıcaklığı T = 20°C

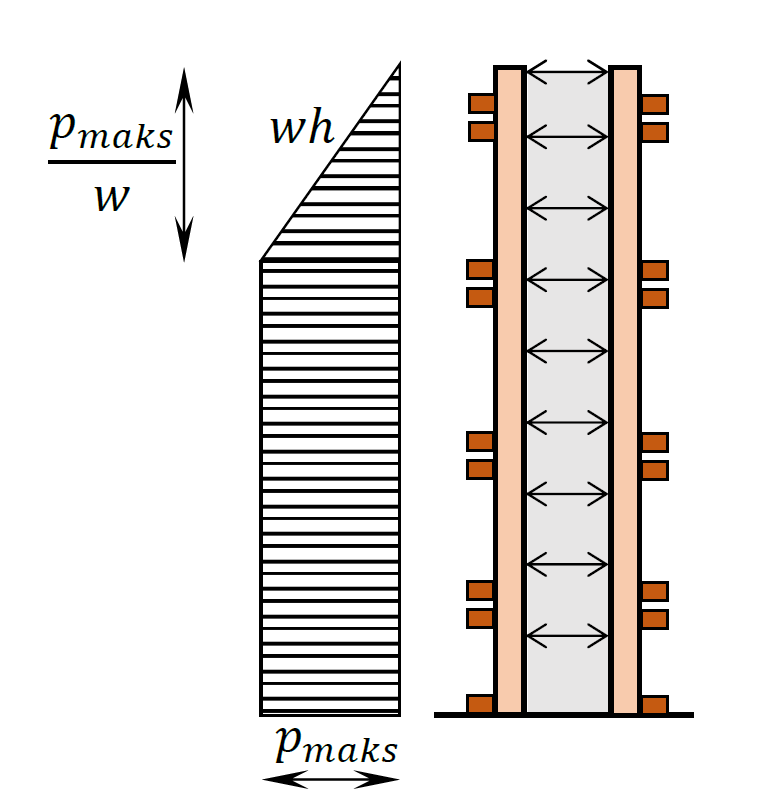

Ƥ_maks = p = 58.5 kN/m² = 0.0585 N/mm²

Birincil kiriş aralığı, L_bk

• b_l = 1000 mm t_l = 18 mm

• A_l = t_l * b_l = 18x1000 = 18000 mm²

• I_l = [ b_l * ( t_l ^3) ]/ 12 = 486000 mm⁴

• S_l = I_l / ( t_l / 2)= 54000 mm³

• Ƥ_maks = p = 58.5 kN/m² = 0.0585 N/mm²

İkincil kiriş aralığı, L_ik

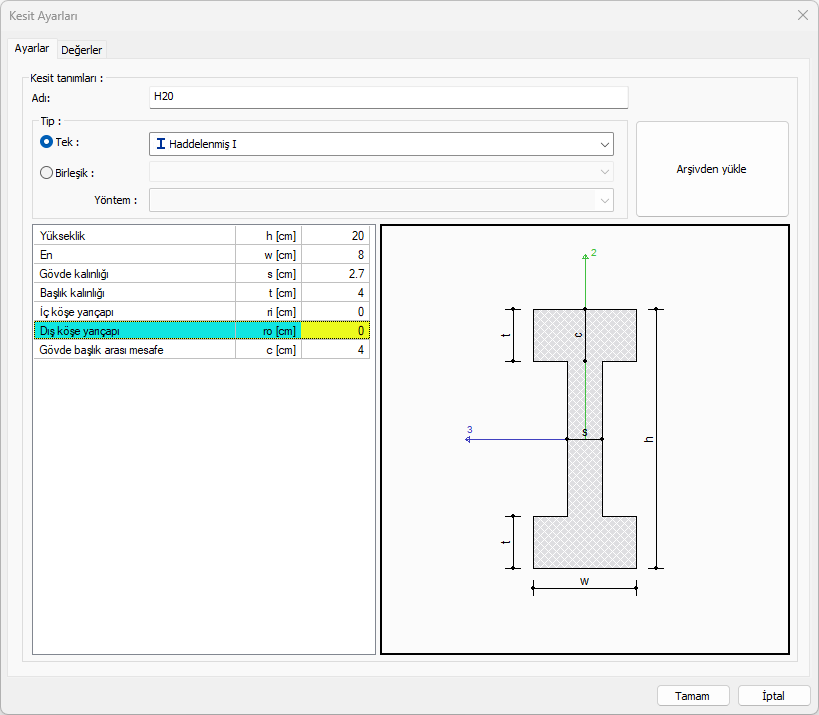

Birincil kiriş kesiti olarak H20 seçilmiştir.

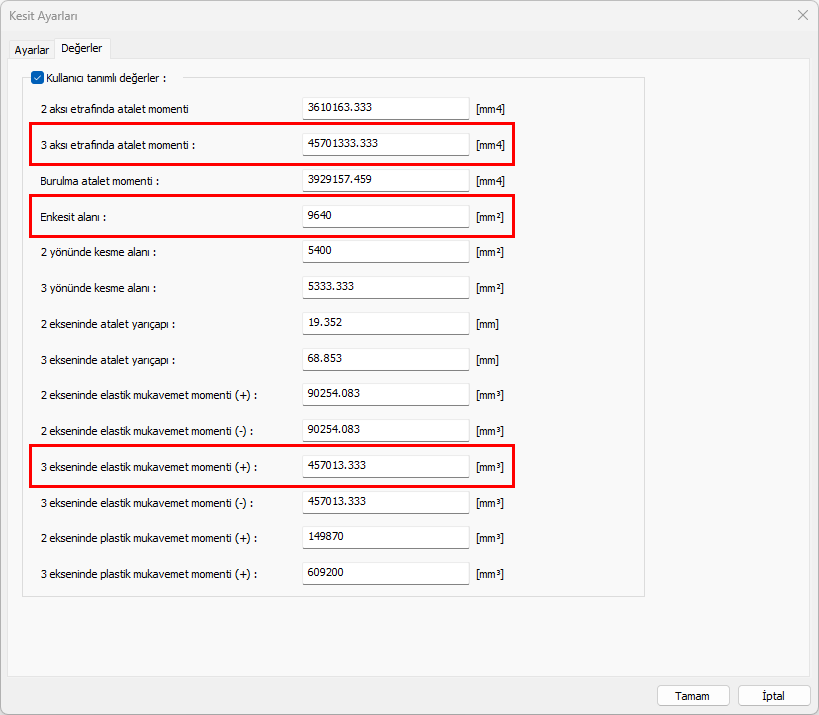

• A_bk = 9640 mm²

• I_bk = 45701333.333 mm⁴

• S_bk = 457013.333 mm³

Birincil Kiriş malzeme özellikleri

• f_ebk = 30 MPa

• f_ebk = 3.0 MPa

• E_bk = 14000 MPa

• L_bk = 364.3 mm

• A_bk = 9640 mm²

• I_bk = 45701333.333 mm⁴

• S_bk = 457013.333 mm³

• f_ebk = 30 MPa

• f_ebk = 3.0 MPa

• E_bk = 14000 MPa

Bağlantı Elemanı Aralığı, L_b

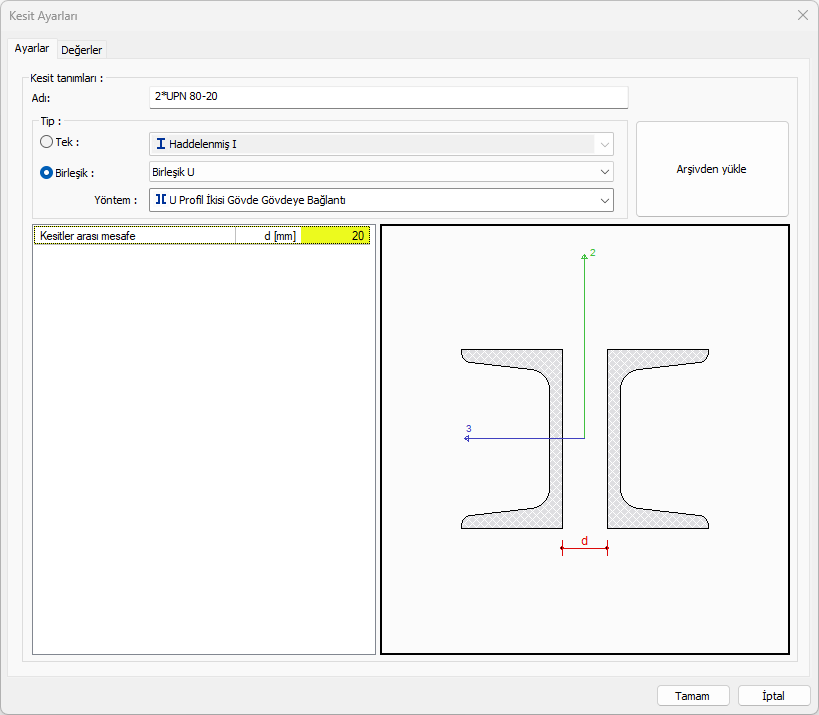

İkincil kiriş kesiti olarak 2xUPN 80 seçilmiştir.

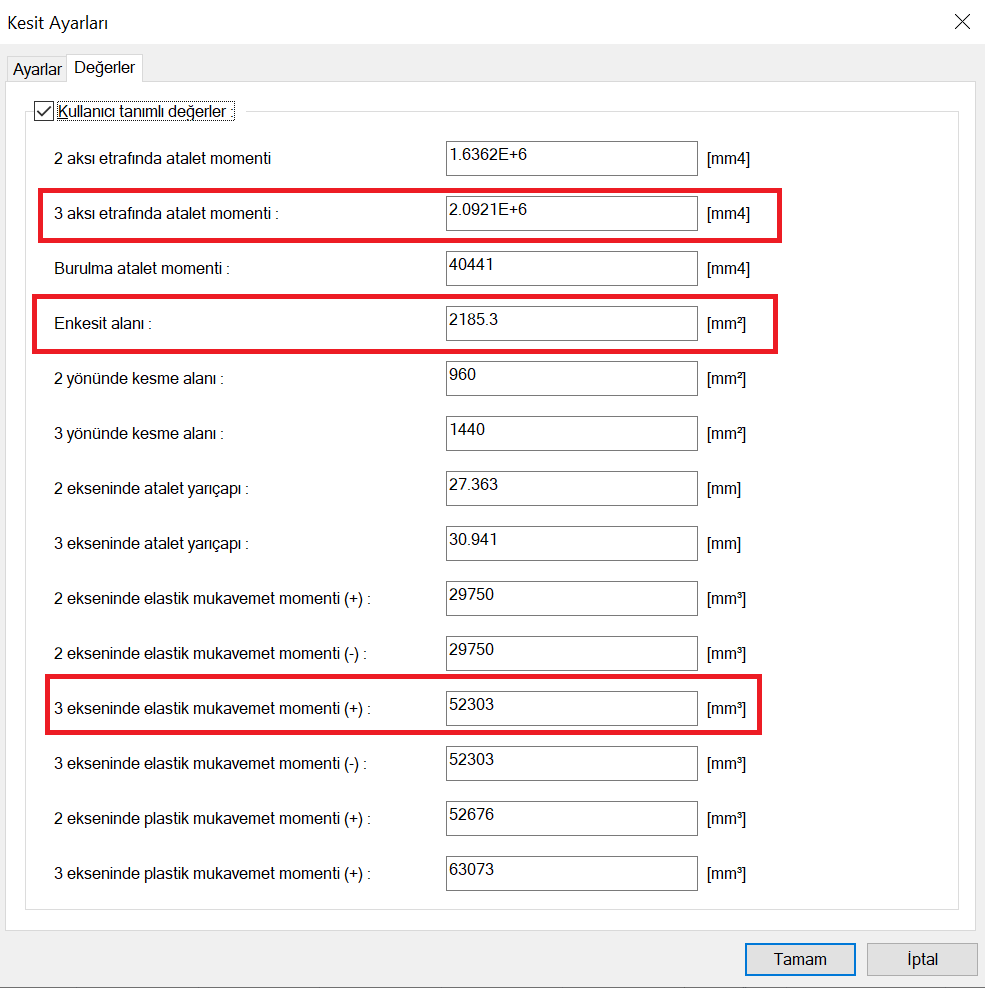

• A_ik = 2185.3 mm²

• I_ik = 2.0921x10 6 mm⁴

• S_ik = 52303 mm³

İkincil Kiriş malzeme özellikleri

• f_eik = 235 MPa

• f_eik = 141 MPa

• E_ik = 200000 MPa

• Bağlantı elemanı çapı Φ = 17 mm

• L_ik = 753.8 mm

• A_ik = 2185.3 mm²

• I_ik = 2.0921x10 6 mm⁴

• S_ik = 52303 mm³

• f eik = 30 MPa

• f eik = 3.0 MPa

• E_ik = 14000 MPa

• Bağlantı elemanı çapı Φ = 17 mm

• Bağlantı elemanı çekme kapasitesi, N_d,b

• N_d,b = [ ( π* ² ) / 4 f_yb = [ ( π*172 ) / 4 ] 235 = 53340.32 N = 53.34 kN

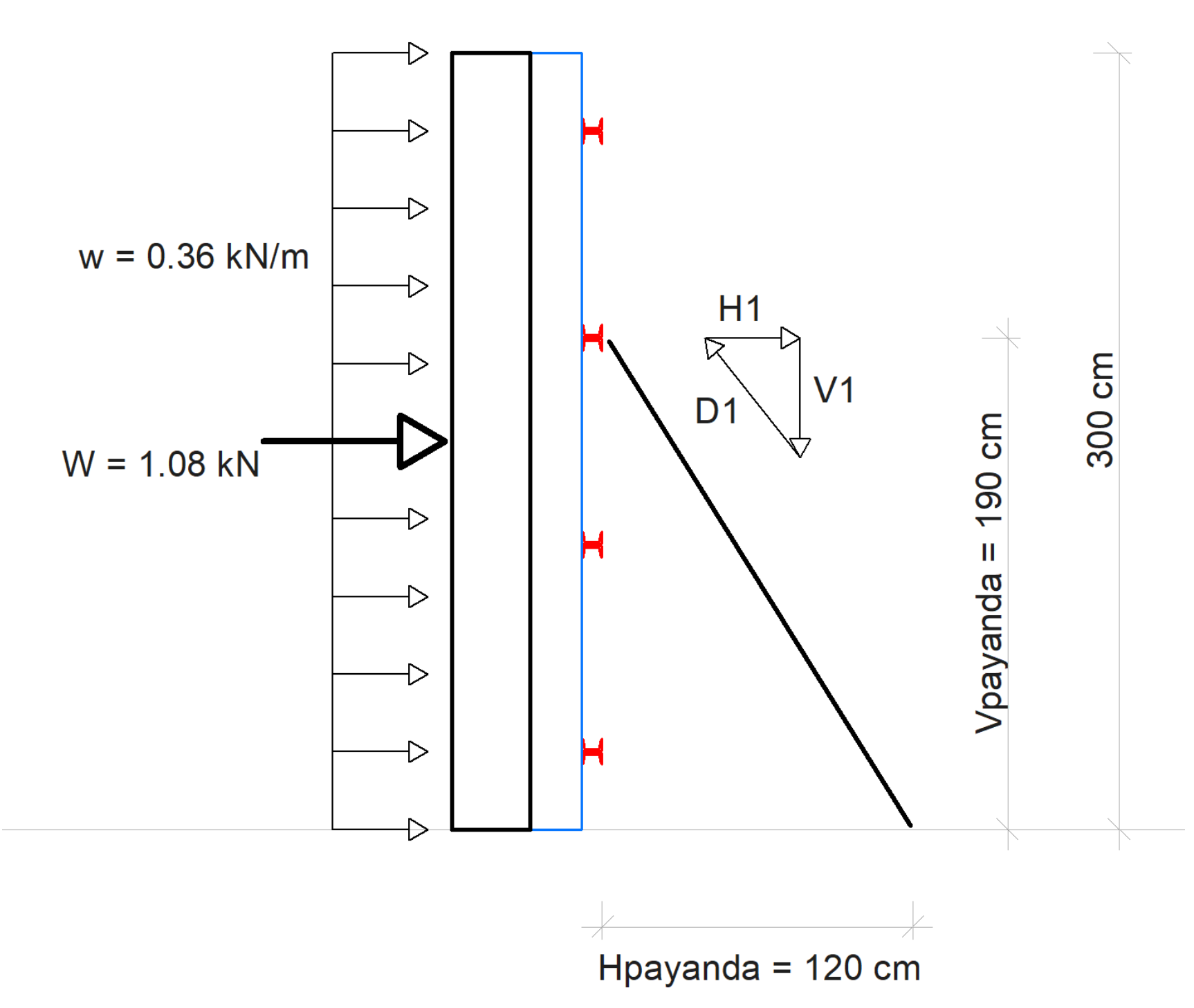

Payanda Kontrolü

• Payanda eksenel yük kapasitesi N_d = 9.7 kN

• c =1.2

• q = 0.5 kN/m 2

30/60 boyutlarındaki bir kolonda en olumsuz durum 60 cm‘lik kenarda oluşacaktır.

• w = q x c x b = 1.2 x 0.5 x 0.6 = 0.36 kN/m

• W = w x h = 0.36 x 3 =1.08 kN

• N_pc = 1.278 kN < N_d = 9.7 kN

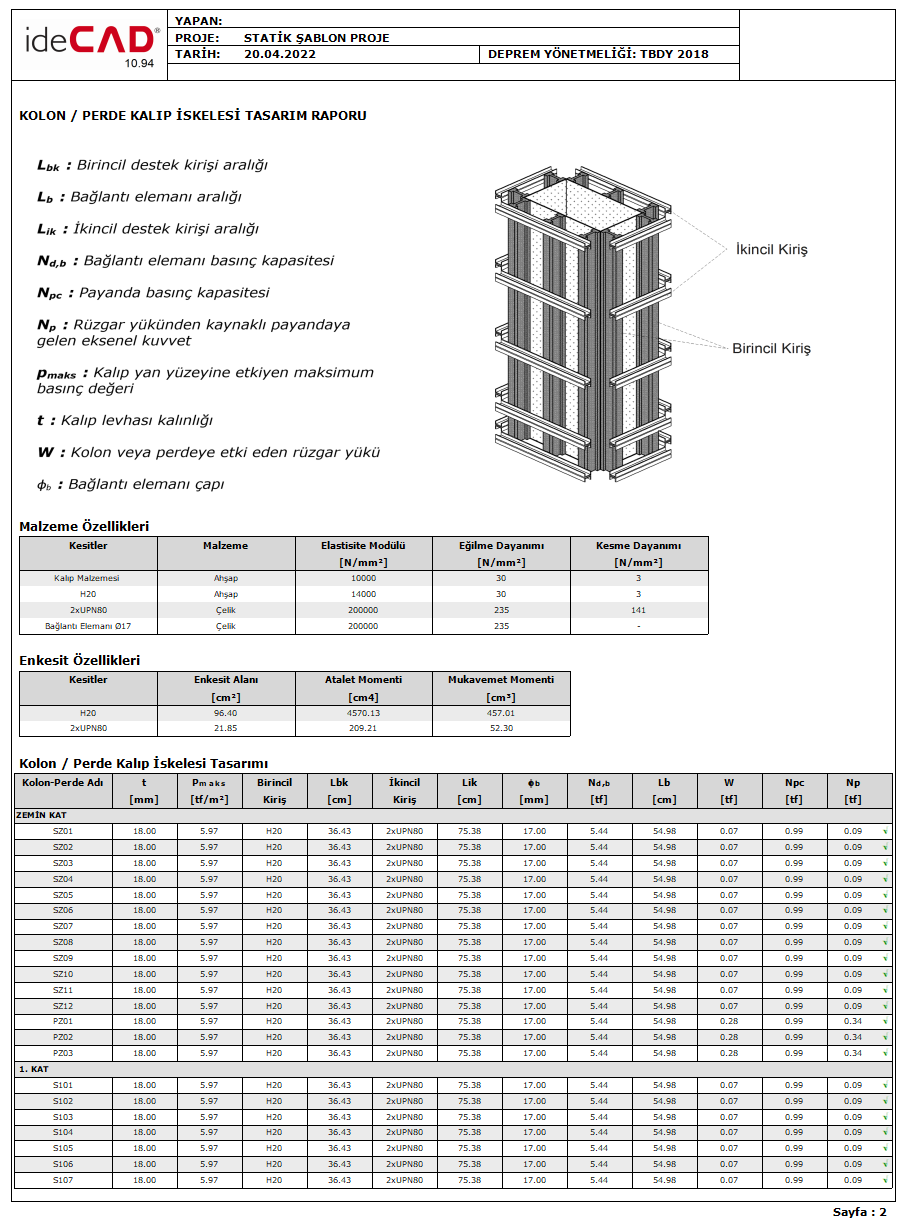

Rapordan örnek sayfa

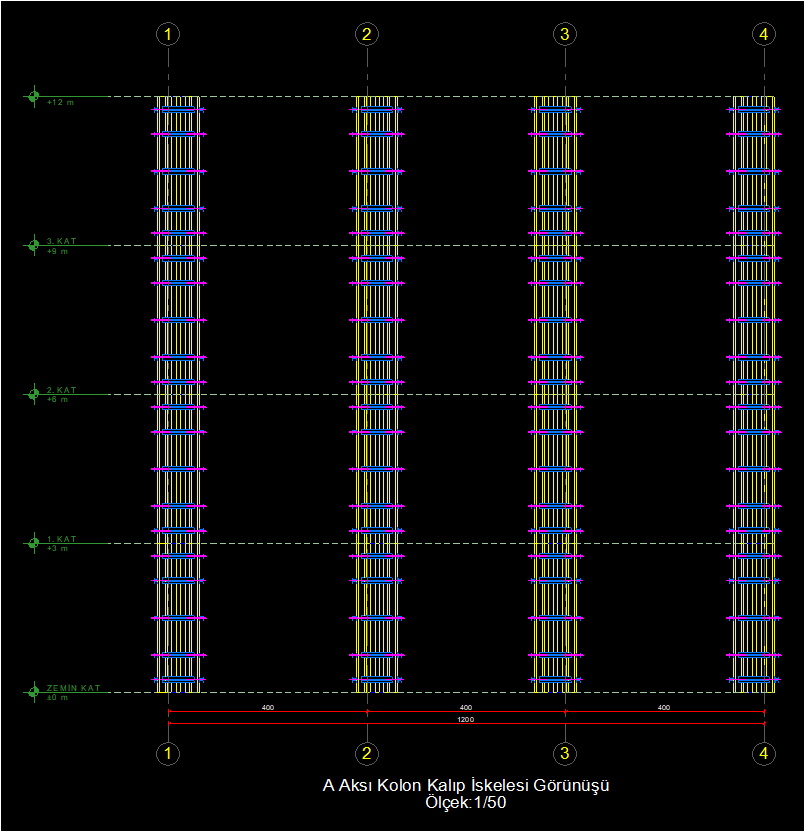

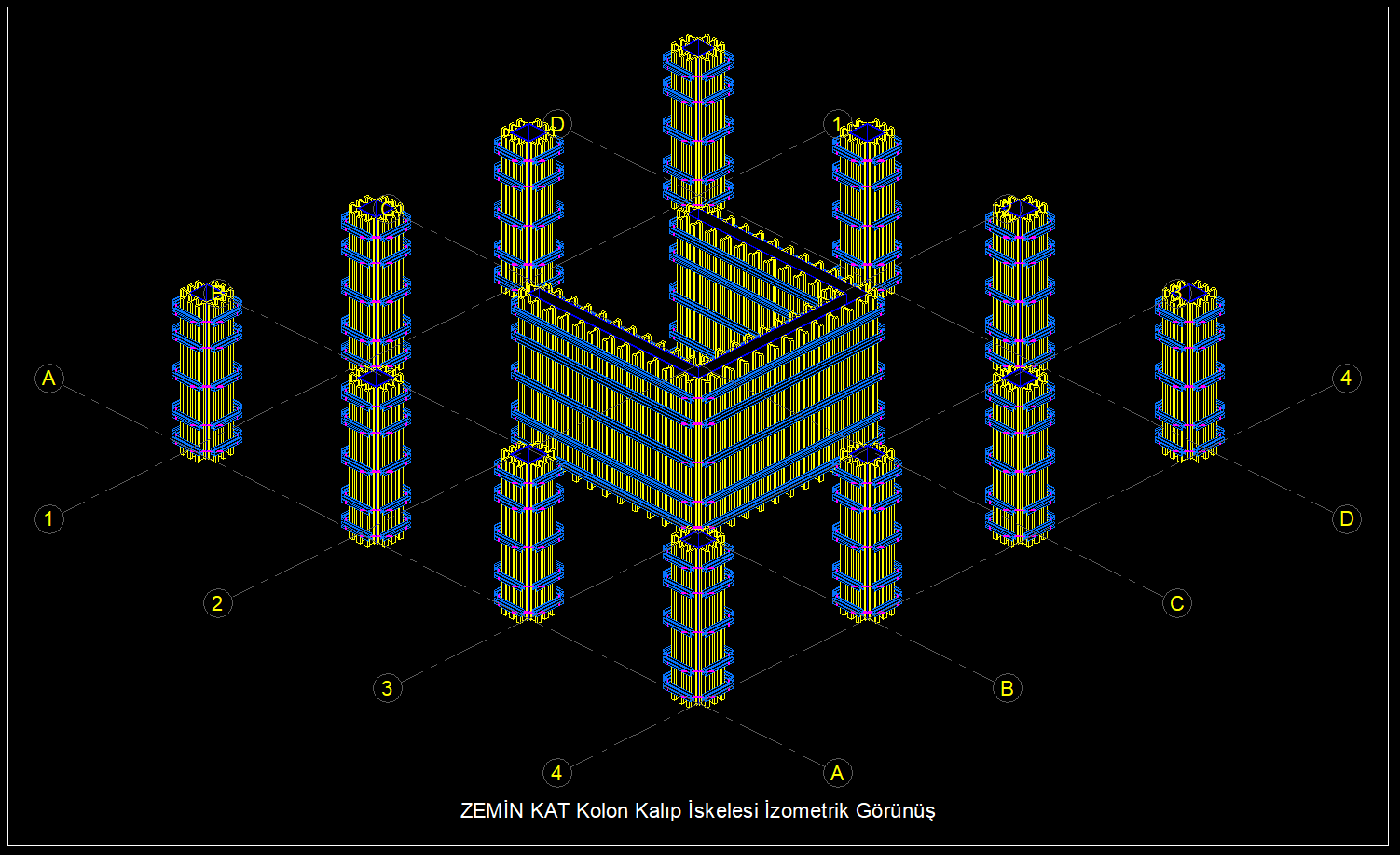

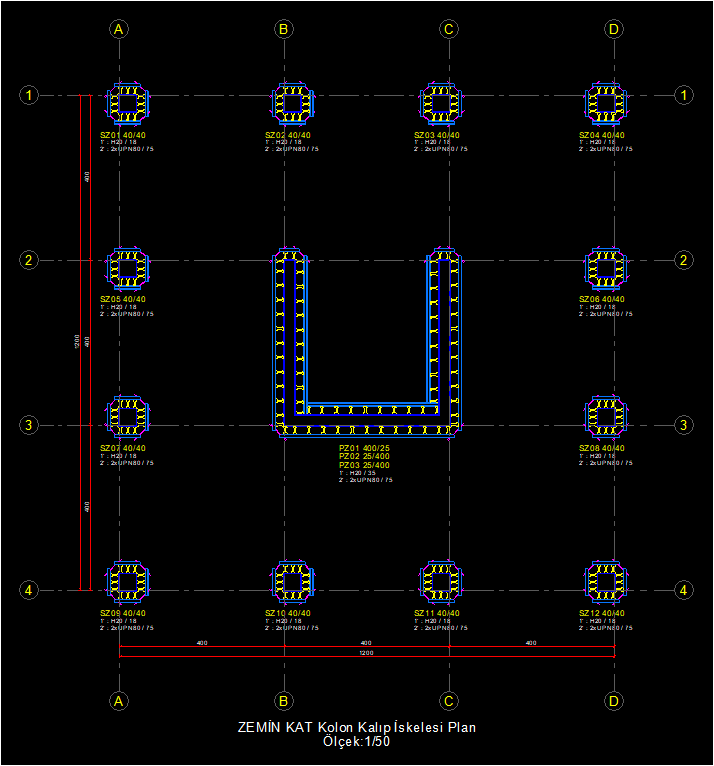

Kalıp iskelesi örnek çizimler
