Giydirme cephelerin planda çizim detayına Detaylı bölümünden karar verilir.
Detaylı Bölümünün Yeri

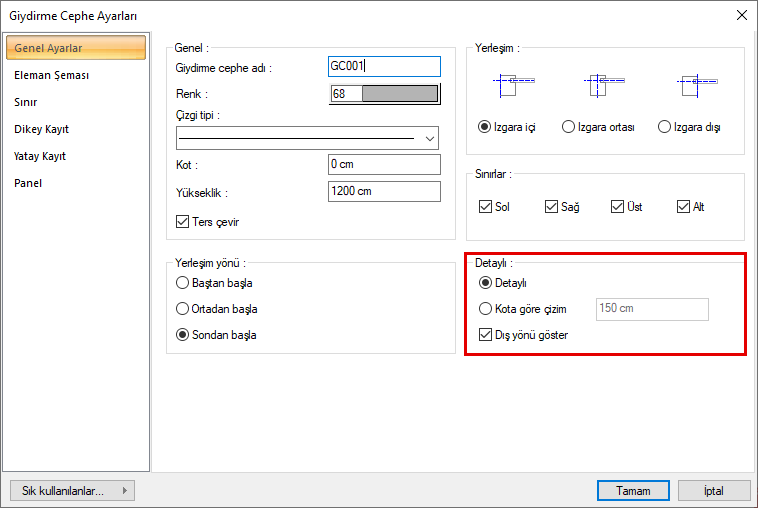

Giydirme cephe ayarları diyaloğu genel ayarlar sekmesinden detaylı bölümüne ulaşabilirsiniz.
|
Seçenekler |
|---|
|
Detaylı
Plan çiziminde elemana ait tüm çizgileri gösterir. |
|
Kota göre çizim
Giydirme cephe elemanın plan çiziminin nasıl olacağını belirler. Örneğin 15 metre yüksekliği olan bir cephede değer 1,5 metre verilirse, cephe 1,5 metre yükseklikten kesilip aşağıya bakılacak şekilde planı çizilir. |
|
Dış yönü göster
Giydirme cephede plan çiziminde, dış tarafın neresi olduğunu gösteren bir ok çizilir. Bu seçenek o okun planda çizilip çizilmeyeceğini belirler. |
Giydirme Cephe Çizim Örnekleri
|

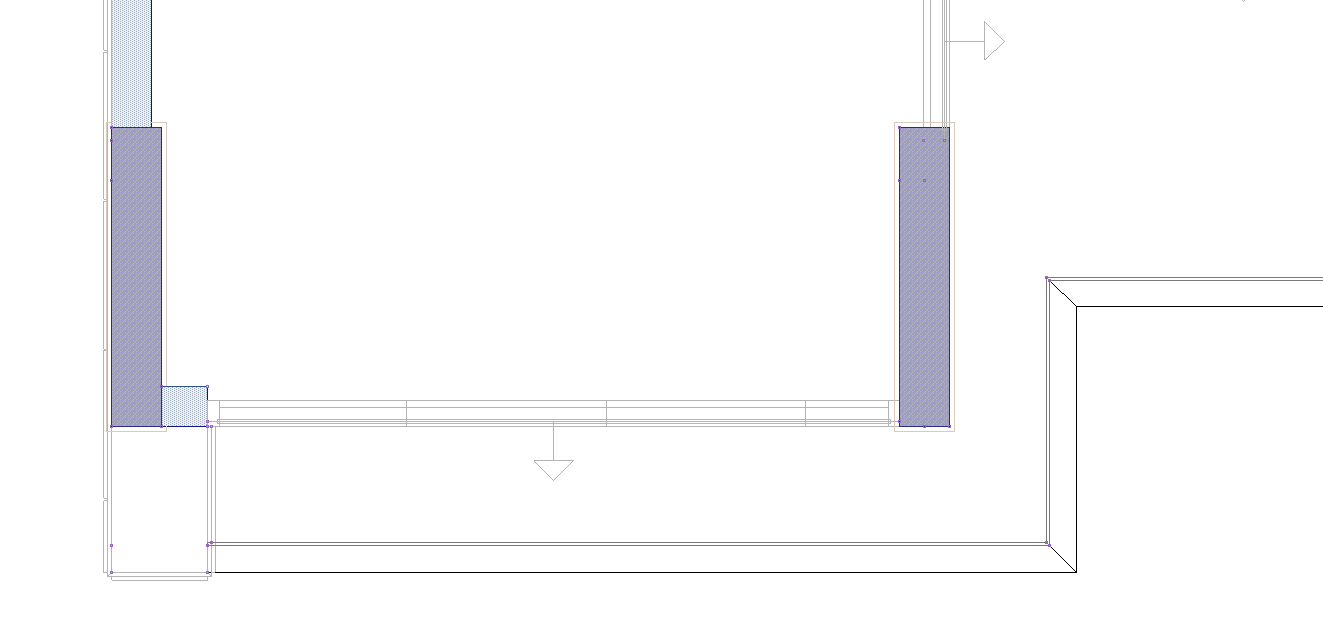

Detaylı seçeneği işaretliyken |
|
|

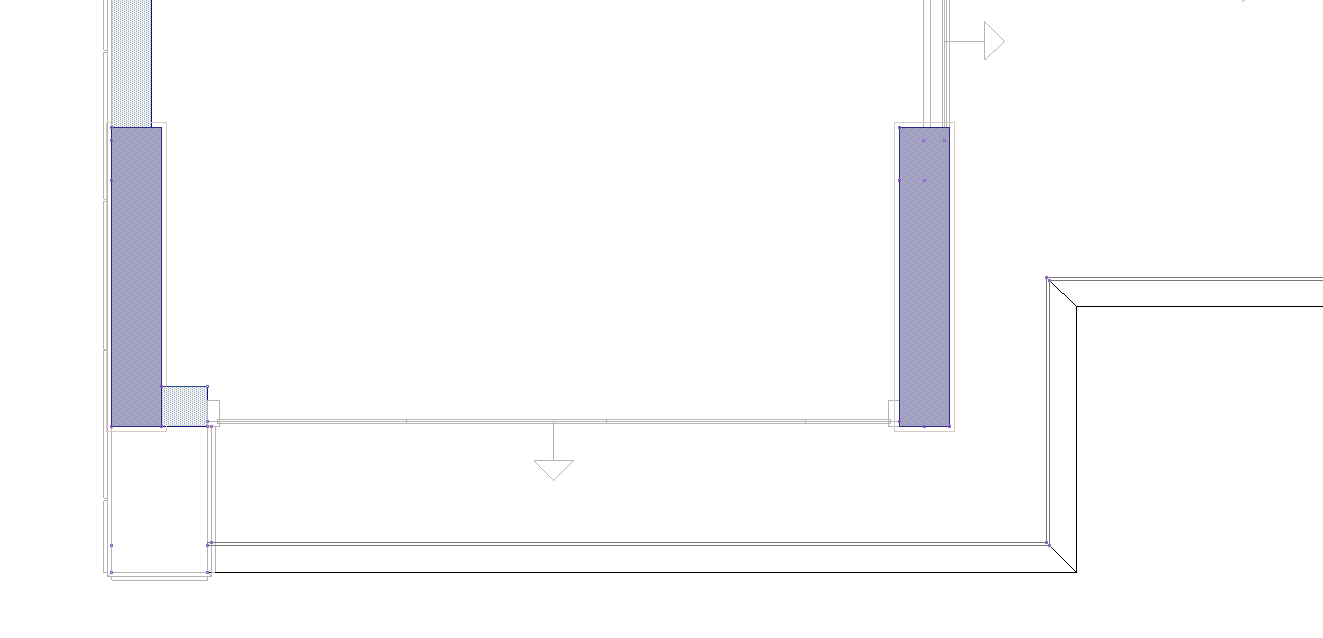

Kota göre çizim seçeneği işaretliyken - 150 cm |
|
|
Kota göre çizim seçeneği işaretliyken - 200 cm |
|
|

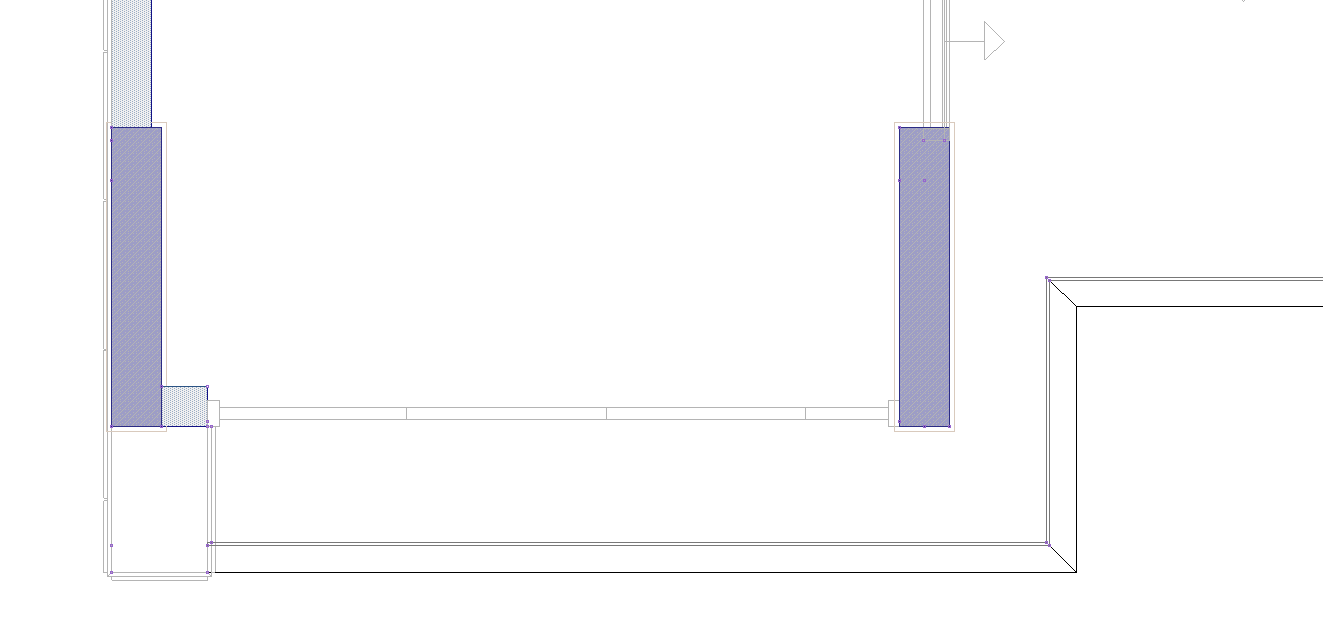

Dış yönü göster seçeneği işaretli değilken |
|
