Çizgisel Kütle Elemanlar

Mekanik Model

Doğrusal kütle elemanlar sadece yer değiştirme serbestlik derecelerine uygulanmaktadır (dönme serbestlik derecelerine uygulanmaz). Bir kirişe ya da çizgisel bir ağa (örneğin 2D bir modelin sınır hattı) doğrusal kütle tanımlamak için kullanılmaktadır. Kütle modelini bir "skaler yasası" tanımlamaktadır. Skaler değer ise çizgisel kütle yoğunluğudur (kirişler için elemanın kesiti dikkate alınmaktadır).

Geometri

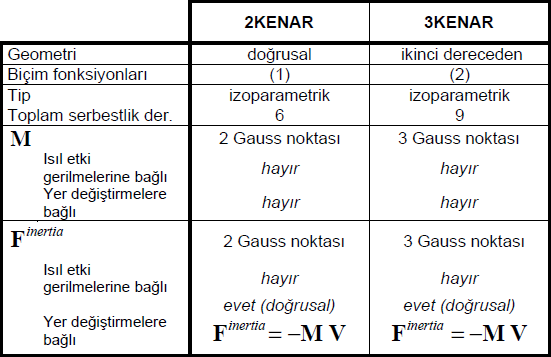

Elemanların geometrisi açısından herhangi özel bir şart bulunmamaktadır. Sonlu eleman ağları ve elemanlar eğrisel olabilir (3KENAR).

Yükler

Kütle modelleri üzerine yük tanımlanmasına izin verilmemektedir.

Notlar

Kütle matrisi sabittir ve güncel konfigürasyona bağlı değildir.
Doğrusal kütlenin rijitliği ve sönüm değeri yoktur.

2KENAR elemanı için M_loc matrisi, aşağıdaki şekilde sıralanmış olan serbestlik dereceleriyle yazılabilir:

Ux0, Uy0, Uz0, Ux1, Uy1, Uz1
