Açılı kirişler sürekli çizilmiyor
Açılı kirişlerin sürekli çizilmesi için;

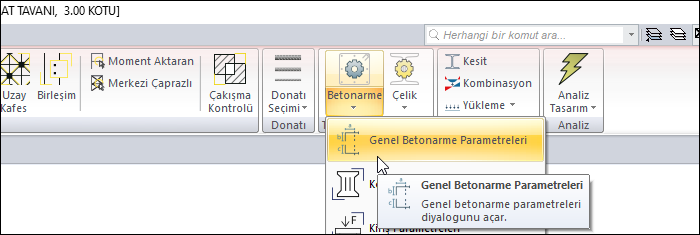

Ribbon menüde analiz ve tasarım sekmesi Tasarım Parametreleri başlığı Betonarme ikonundan Genel Betonarme Parametreleri satırını tıklayın.

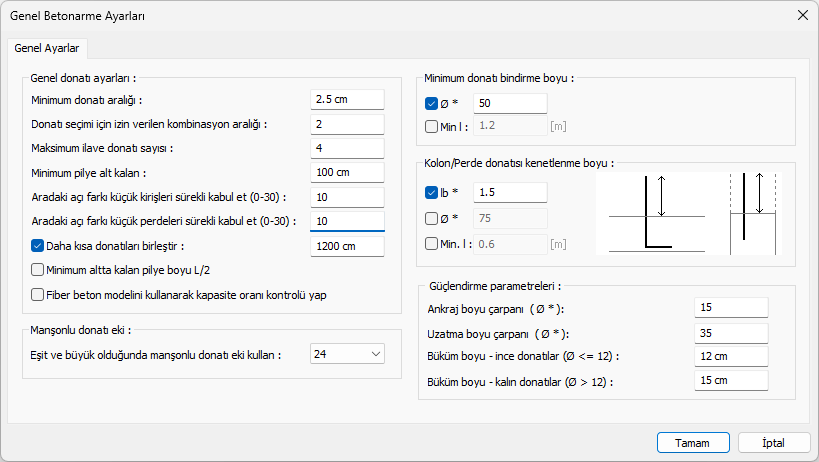

Genel betonarme ayarları diyaloğunda “Aradaki açı farkı küçük kiriş/perdeleri sürekli kabul et” satırına açı değeri girilmelidir. (Maksimum 30 derece girilebilir.)
Tamam butonuna tıkladığınızda açılı kirişleriniz sürekli çizilecektir.
Kirişlerin bakış yönü farklı ise Obje yönü belirle komutu ile bakış yönleri aynı yapılmalıdır.

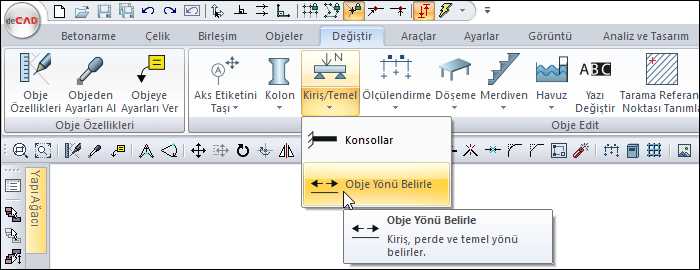

Ribbon menüde değiştir sekmesi Obje Edit başlığı Kiriş/Temel ikonundan Obje yönü belirle satırını tıklayın.
Yönünü değiştirmek istediğiniz kirişi seçin.
Klavyeden Esc tuşuna basarak komuttan çıkın.
