ŞGDT Örnek Hesap 2

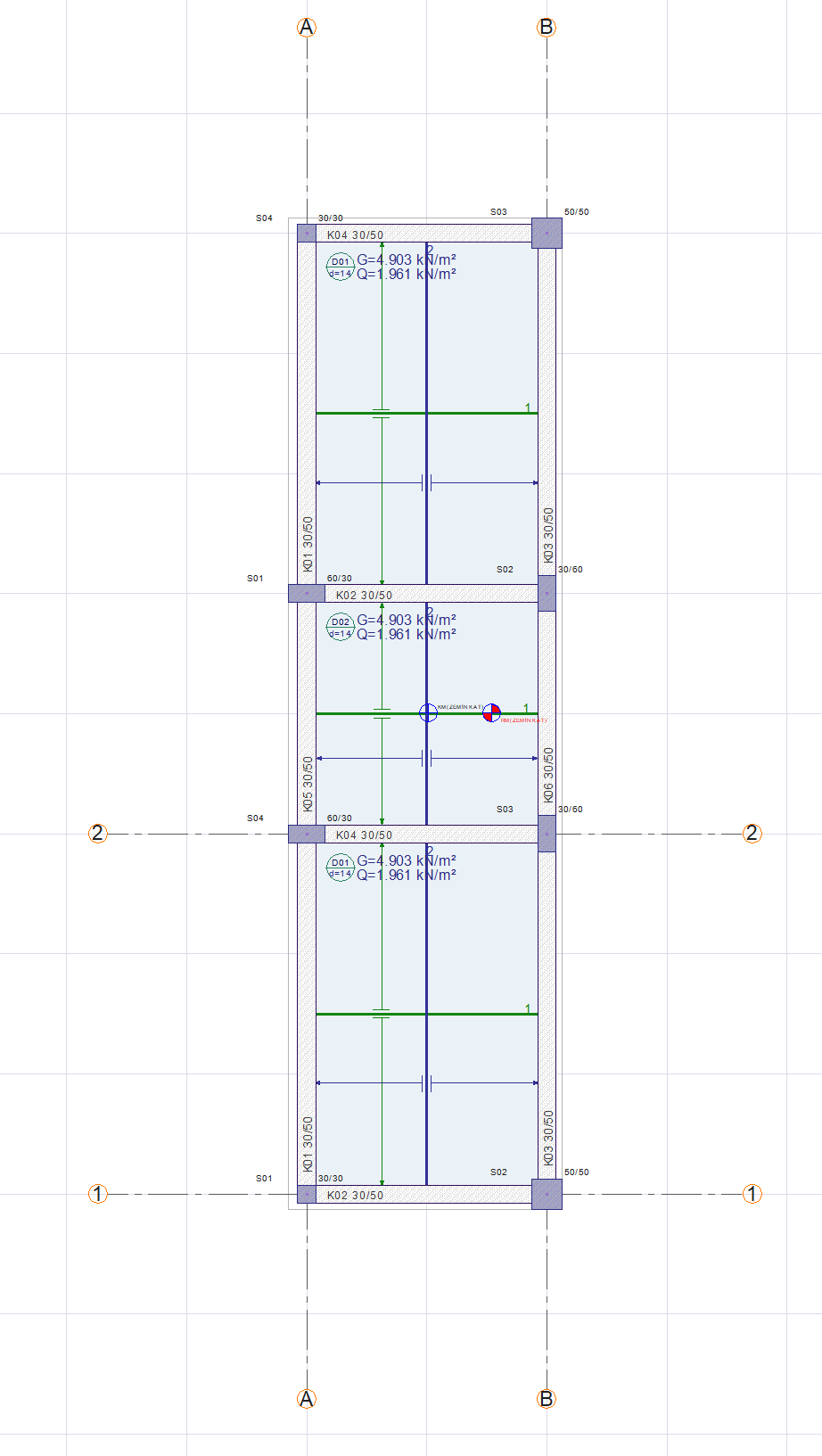

Plan düzlemi aşağıdaki gibi olan 3 katlı yapının itme analizi sonuçları incelenmiştir.

Malzemeler C25-S420 Kat yükseklikleri 3,5m - 3,0m - 3,0m

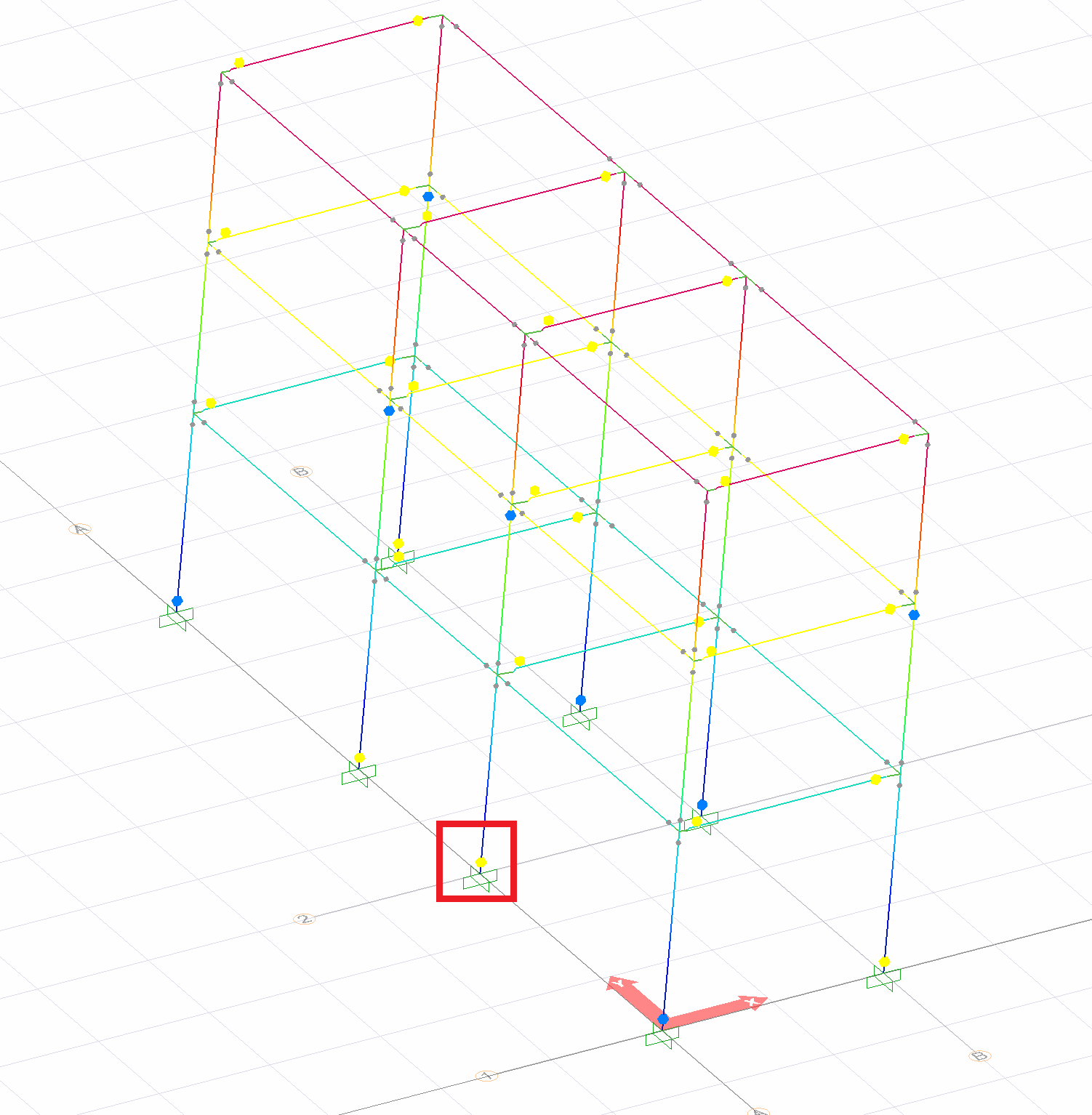

Yapının 3 boyutlu görüntüsü aşağıda verilmiştir.

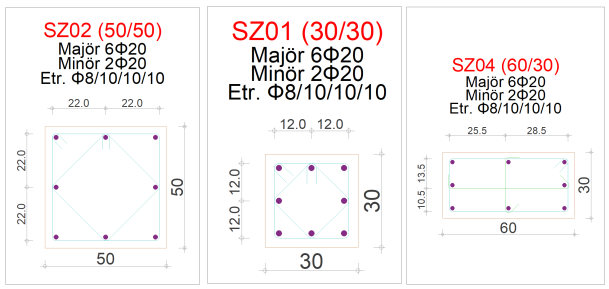

Kolon donatıları aşağıda verilmiştir.

Yapının ideCAD v10.20 hali aşağıda verilmiştir.
3 kat-Yeni Model-10_20_saf.rar

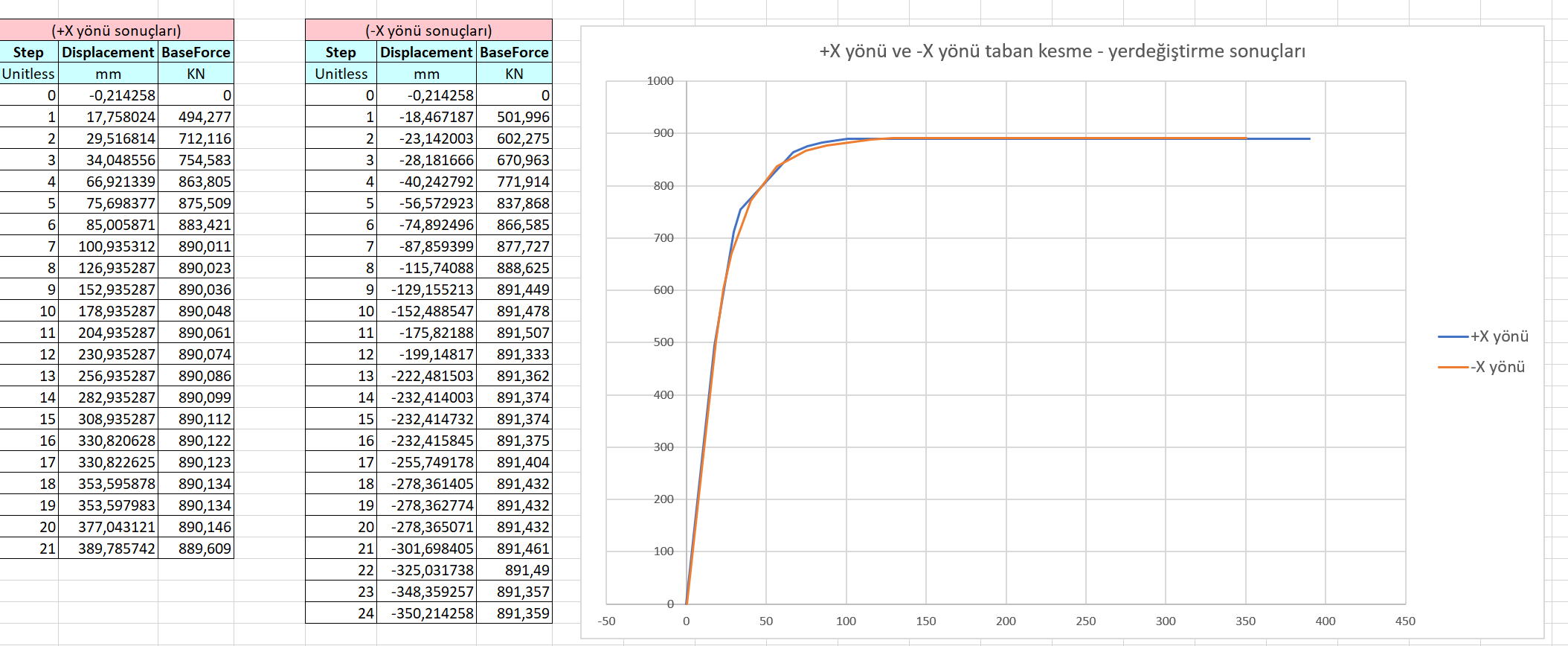

Sap2000 de modal analiz yapıldığında T=0.518 çıkıyor. Bu durumda tek modlu itme analizi yapıldığında +X ve -X yönü için taban kesme kuvveti-tavan yerdeğiştirme değerleri aşağıda verilmiştir.

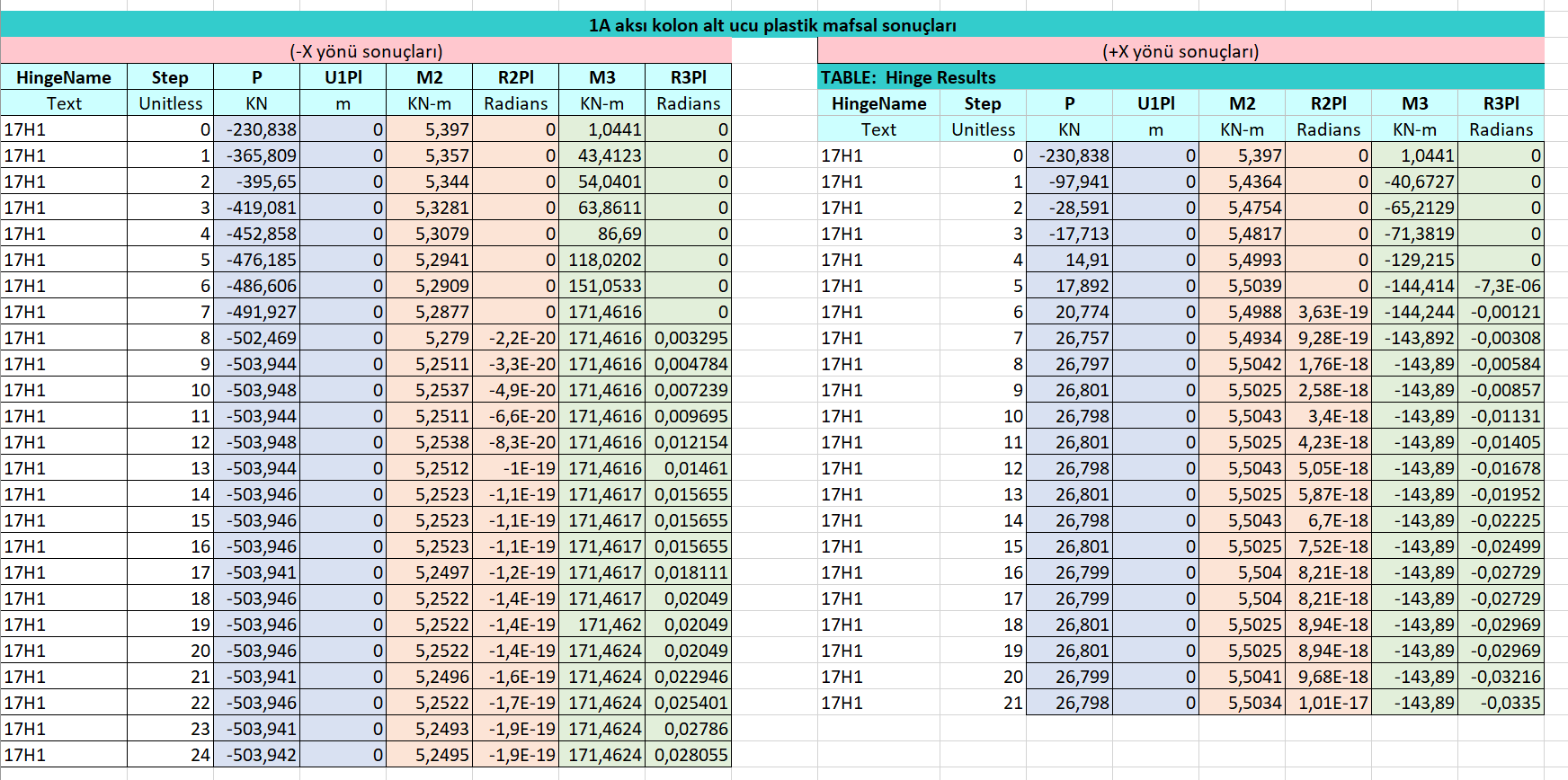

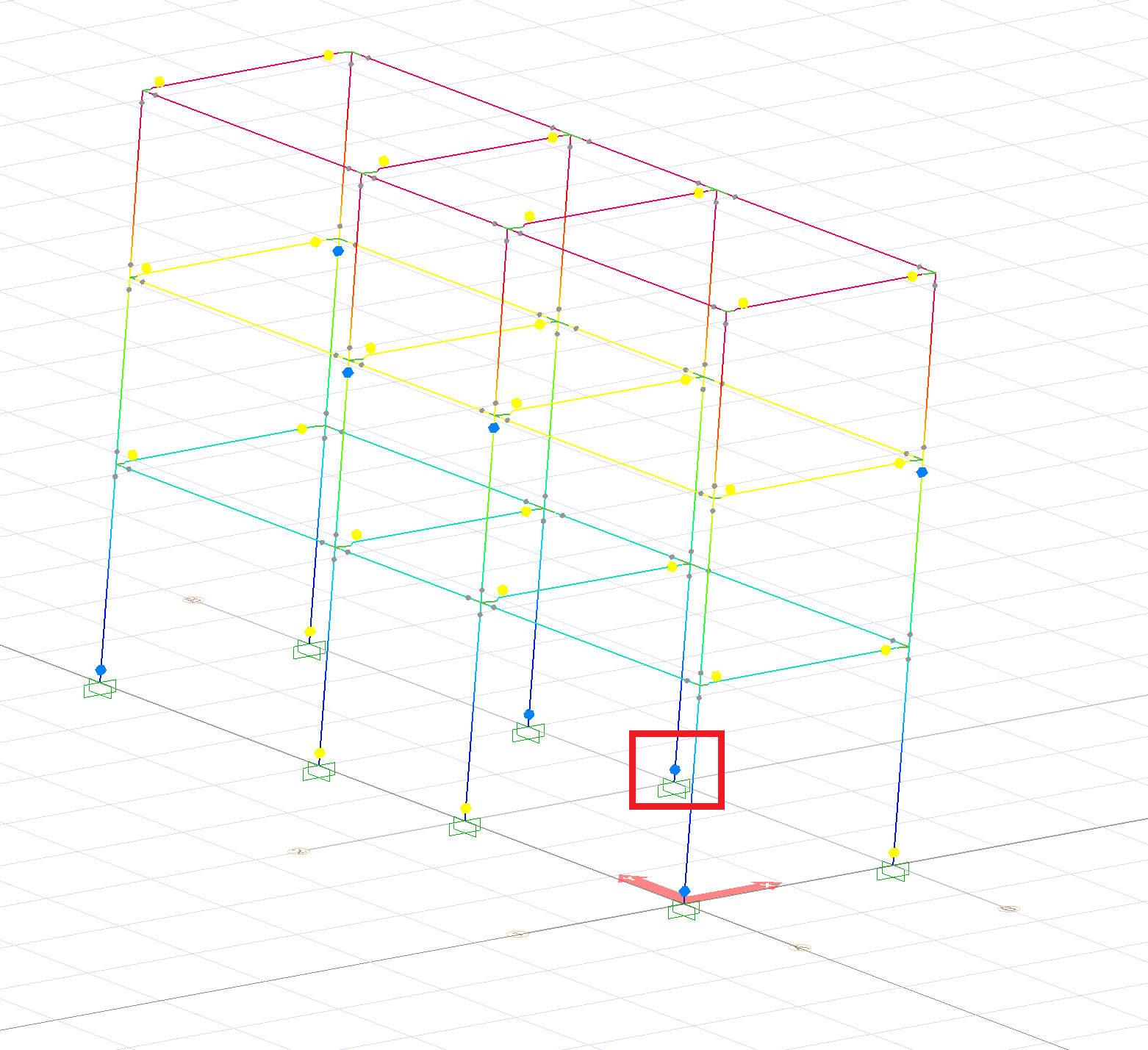

1-A aksları kesişimindeki kolonun alt ucundaki plastik mafsal sonuçları aşağıda verilmiştir.

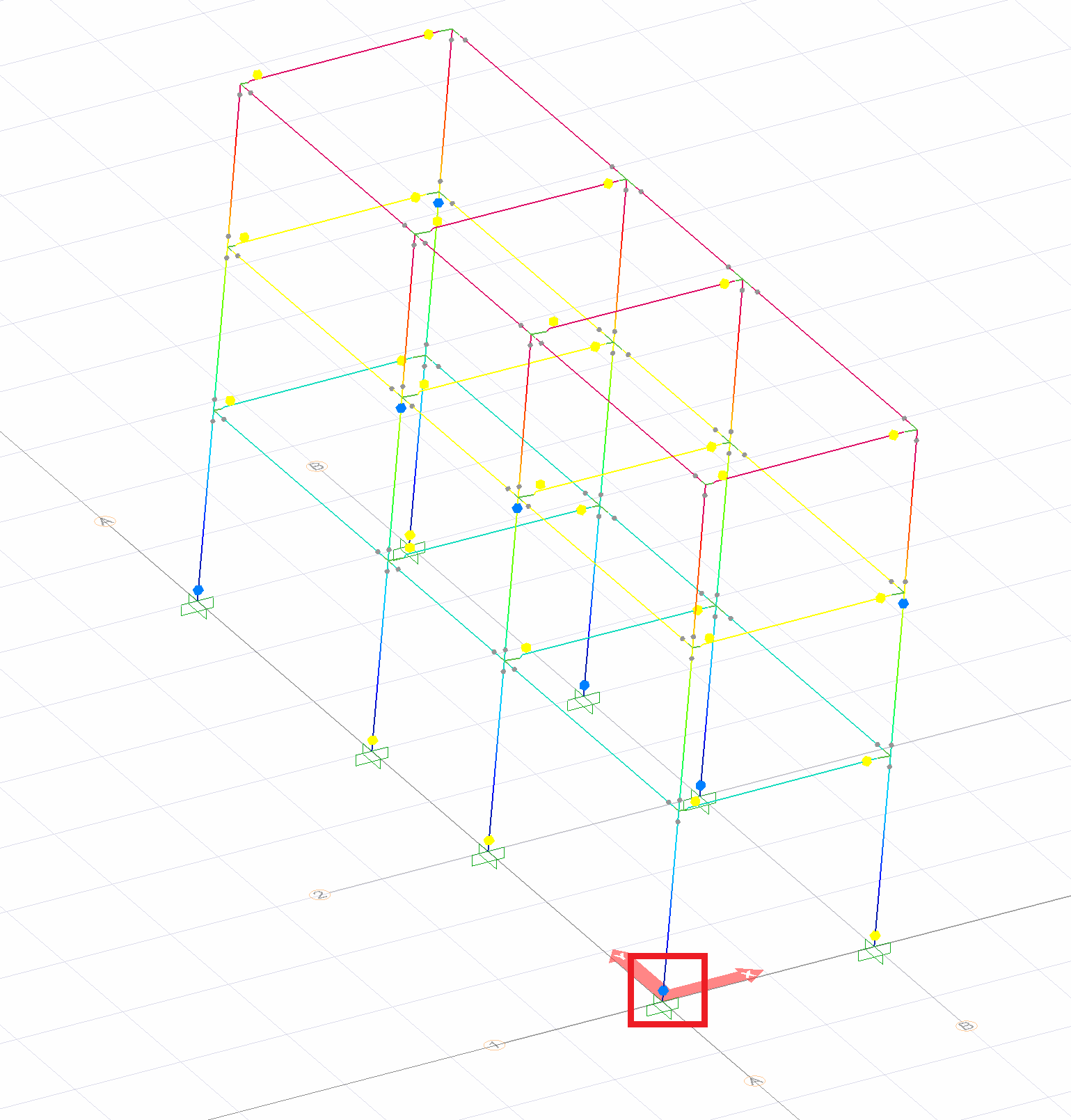

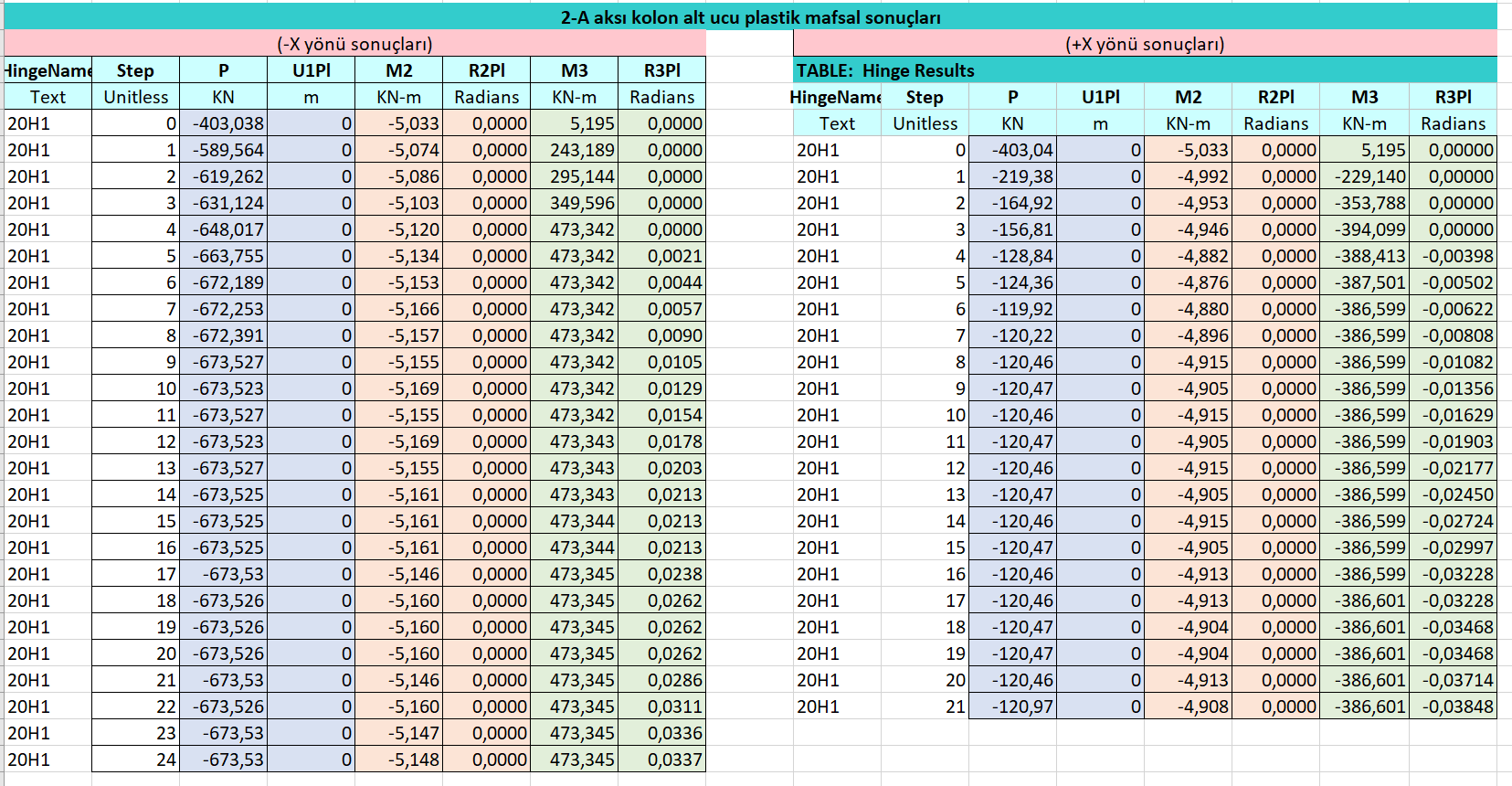

2-A aksları kesişimindeki kolonun alt ucundaki plastik mafsal sonuçları aşağıda verilmiştir.

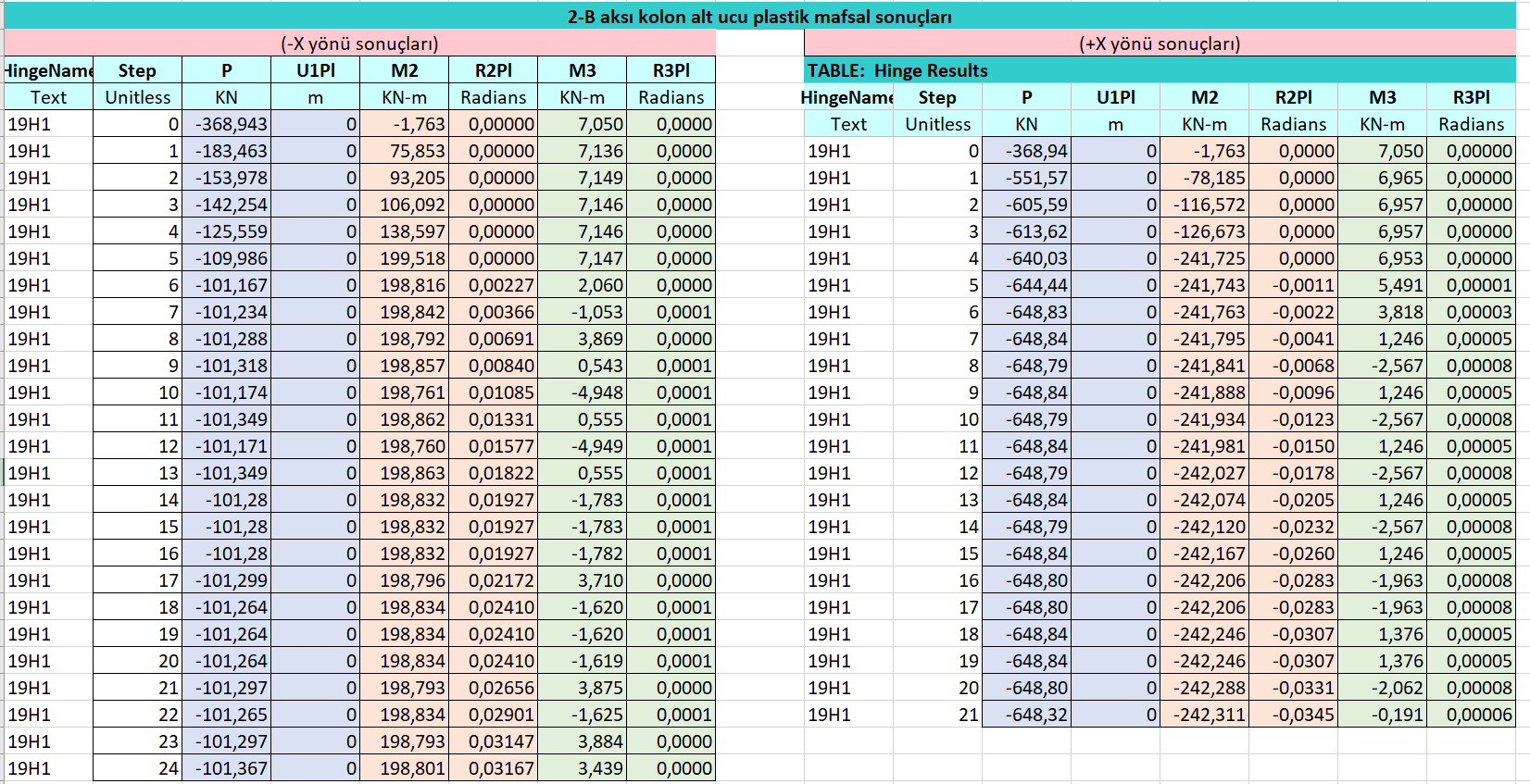

2-B aksları kesişimindeki kolonun alt ucundaki plastik mafsal sonuçları aşağıda verilmiştir.
