Röleve ve Bilgi Toplama
SİMGELER
fym = Boyuna donatının mevcut akma dayanımı [MPa]
fywm = Enine donatının mevcut akma dayanımı [MPa]
4.1 Rölöve ve Bilgi Toplama
4.1.1 Bina taşıyıcı sistem özellikleri, inceleme katında ve tüm bodrum katlarda alınacak rölöveler ile belirlenecektir. İnceleme Katı, kat yüksekliği boyunca tüm cepheleri açıkta olan en alt bina katıdır. Taşıyıcı sistem düşey eleman (kolon veya perdelerin) süreksizliği bulunan veya düşey taşıyıcı elemanları kirişlerin veya guseli kolonların üzerine oturan katlardan da rölöve alınacaktır.
4.1.2 Rölöve alınan katlarda, bina geometrisi, tüm kolon, perde, kiriş ve döşeme boyutları, bu elemanların kattaki yerleşimi ve eksen açıklıkları ile dolgu duvar yerleşimi ve kalınlıkları belirlenecektir. Binanın kat adedi ve tüm kat yükseklikleri ölçülerek rölövede belirtilecektir. Rölöve alınan katlardaki kısa kolonlar ve çıkmalar rölöveye işlenecektir.
4.1.3 Taşıyıcı sistem bilgi düzeyi, asgari veya kapsamlı olabilir. Asgari Bilgi Düzeyi durumunda binanın taşıyıcı sistem projeleri mevcut değildir. Kapsamlı Bilgi Düzeyi için binanın taşıyıcı sistem projesi mevcuttur ve yerinde kontrol edilen taşıyıcı sistem özellikleri, eleman boyutları ve donatı detayları proje ile uyumludur. Bu özelliklerde herhangi bir uyumsuzluk bulunması durumunda Asgari Bilgi Düzeyi kabul edilecektir.

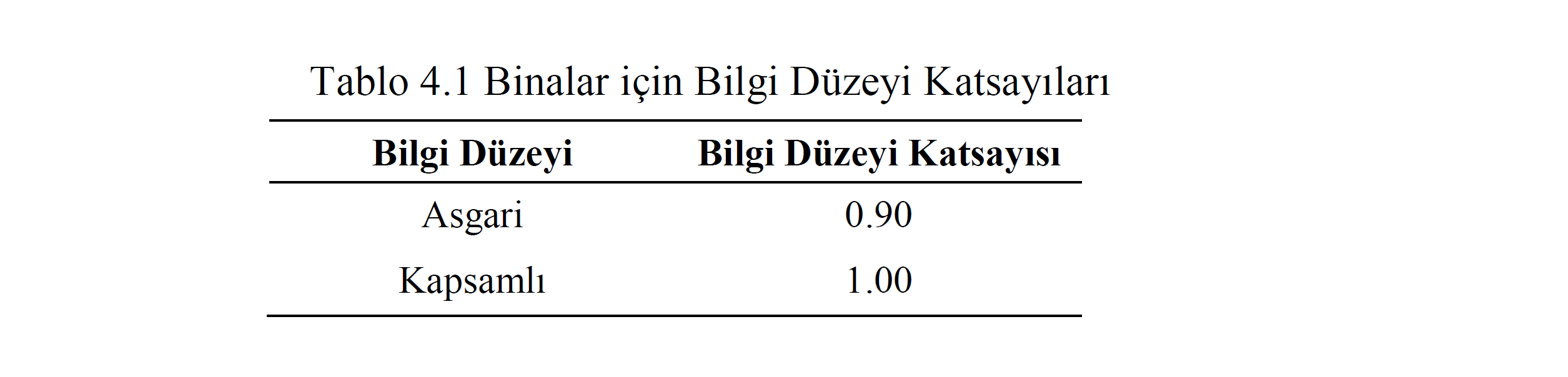

4.1.4 Taşıyıcı elemanların kapasiteleri, Mevcut Malzeme Dayanımı kullanılarak hesap edilir ve Tablo 4.1’de verilen Bilgi Düzeyi Katsayısı ile çarpılarak kullanılır.
4.1.5 Rölöve alınan tüm katlarda mevcut donatı düzenini belirlemek amacıyla her kat için toplam kolon sayısının en az %20’sinde ve toplam perde sayısının en az % 20’sinde, kolonlarda 6 adetten ve perdelerde de 2 adetten az olmamak üzere tespit yapılacaktır. Toplam kolon sayısının 6’dan az olması durumunda mevcut kolon sayısı kadar, 1 perde olması durumunda ise bu perdede tespit yapılacaktır. Bu işlem, tespit yapılan perde ve kolonların en az yarısında kabuk betonu sıyrılarak yapılacaktır. Örnek bir sıyırma çizimi EK-B’de verilmektedir. Sıyırma yapılmadan donatı tespiti yapılan elemanlarda donatı düzeni tahribatsız yöntemler kullanılarak belirlenecektir. Kabuk betonu sıyrılan perdelerde başlık bölgesinin bulunup bulunmadığı tespit edilecektir. Perdelerde boyuna donatı türü, çapı, yerleşimi, enine donatı türü, çapı, aralığı ve detayları belirlenecektir. Kolonlarda ise orta ve sarılma bölgelerinde enine donatı türü, çapı, kanca durumu, boyuna donatı yerleşimi, enine donatı aralıkları ve detayları belirlenecektir. Tespiti yapılan kolonlar ve perdelerden elde edilen donatı oranı ortalama değerleri rölöve alınan her kat için ayrı ayrı hesaplanacaktır. Donatı tespiti yapılmayan kolonlar ve perdelerde donatı oranları, incelenen kolonlar ve perdeler için ayrı ayrı hesaplanan ortalama değerler olarak alınacaktır. Donatı tespiti yapılmayan elemanlarda boyuna donatı yerleşimi, sıyırma işlemi ile tespit edilen düzene uyumlu olarak kolon ve perdelerde ayrı ayrı yapılacaktır.
4.1.6 Mevcut donatı akma dayanımı (fym, fywm) donatı türüne bağlı tespit edilecektir. Sıyırma işlemi neticesinde donatısında korozyon gözlenen elemanlar ve korozyon sebebi ile meydana gelen donatı çapındaki azalma miktarı belirlenecektir. Sıyırma işlemi ile belirlenen ortalama donatı çap azalma miktarı rölöve alınan her kat için ayrı ayrı hesaplanacaktır. Bu azaltma miktarları, rölöve alınan katlarda tüm elemanların kapasite hesaplarında dikkate alınacaktır.
4.1.7 Binanın kirişlerinde açıklıkta alt ve mesnetlerde üst donatı olarak, taşıyıcı sistem çözümünde TS 500’de tanımlanan düşey yükler altında (1.4G+1.6Q) hesap edilen donatının bulunduğu kabul edilecektir. Kiriş mesnet alt donatısı, üst mesnet donatısının 1/3’ü olarak alınacaktır.
4.1.8 İnceleme katında mevcut beton dayanımını belirlemek için toplam kolon sayısının en az %20’sinde ve toplam perde sayısının en az %20’sinde, kolonlarda 12 adetten ve perdelerde de 6 adetten az olmamak üzere tahribatsız yöntemler kullanılacaktır. Toplam kolon sayısının 12’den az olması durumunda mevcut kolon sayısı kadar, toplam perde sayısının 6’dan az olması durumunda mevcut perde sayısı kadar tahribatsız inceleme yapılacaktır. En düşük değerlerin tespit edildiği kolonların ve perdelerin yarısından beton numunesi alınacaktır. Bu işlem kolonlar ve perdeler için ayrı ayrı yapılacaktır.
4.1.9 İnceleme katındaki kolonların ve perdelerin tamamının güçlendirilmiş elemanlardan oluştuğunun tespit edilmesi durumunda mevcut beton dayanımı rölöve alınan herhangi bir katta 4.1.8’e göre belirlenecektir.
4.1.10 Rölöve alınan katlarda, güçlendirme amacı ile sonradan ilave edildiği mevcut projeler veya yerinde tespitler ile belirlenen betonarme mantolu kolonlar, çelik mantolu kolonlar, lifli polimer sargılı kolonlar ve perdelerde bilgi toplama işlemleri aşağıdaki maddelere göre yapılacaktır.
a. Tüm kenarları betonarme manto ile güçlendirilmiş kolonlar, mantolu kolon olarak dikkate alınacaktır. Bunun dışındaki durumlarda, manto ihmal edilerek mevcut betonarme eleman için rölöve işlemleri gerçekleştirilecektir. Betonarme mantolu kolonların manto kalınlığı, manto bölgesindeki boyuna donatı türü, çapı, düzeni ile enine donatı türü, çapı, aralığı ve kanca durumu belirlenecektir. Betonarme mantolu kolonlar içerisinde manto bölgesinde olmak üzere toplam mantolu kolon sayısının, 3 adetten az olmamak üzere, en az %10’unda beton numunesi alınacak ve en az yarısında kabuk betonu sıyrılarak donatı tespiti yapılacaktır. Mantolu kolon sayısının 3 adetten az olması durumunda tüm mantolu kolonlardan beton numunesi alınacak ve en az yarısında kabuk betonu sıyrılarak donatı tespiti yapılacaktır.
b. Tüm çelik mantolu kolonların çelik manto kalınlığı ve akma dayanımı, çelik manto yerleştirme aralığı ve düzeni belirlenecektir.
c. Tüm lifli polimer sargılı kolonların lifli polimer kalınlığı ve kopma dayanımı, yerleştirme aralığı belirlenecektir.
d. Güçlendirme perdelerinde başlık bölgesi, boyuna donatı türü, çapı, düzeni, enine donatı türü, çapı ve aralığı ile bu perdelere bitişik kolonların orta ve sarılma bölgelerinde enine donatı türü, çapı, kanca durumu, boyuna donatı yerleşimi, enine donatı aralıkları ve detayları belirlenecektir. Güçlendirme perde sayısının en az %10’unda, 3 adetten az olmamak üzere beton numunesi alınacak ve donatı tespiti yapılacaktır. Toplam güçlendirme perde sayısının 3 adetten az olması durumunda mevcut güçlendirme perde sayısı kadar beton numunesi alınacak ve donatı tespiti yapılacaktır. Tespit yapılan güçlendirme perdelerinin en az yarısında kabuk betonu sıyrılarak donatı tespiti yapılacaktır.
4.1.11 Beton numuneleri TS EN 12504-1’de belirtilen koşullara uygun şekilde alınarak deney yapılacaktır. Elemanlardan alınan beton numunelerin dayanımları boy, çap, nem ve örselenme durumuna göre Ek-B ’de verilen yaklaşıma göre düzeltilecektir. Mevcut beton dayanımı, düzeltme sonrası elde edilen beton dayanımlarının ortalama değerinin %85’i olarak alınır. Güçlendirme beton dayanımı, güçlendirilmiş elemanlardan alınan beton numunelerden elde edilen ortalama beton dayanımının %85’i olarak alınacaktır.
